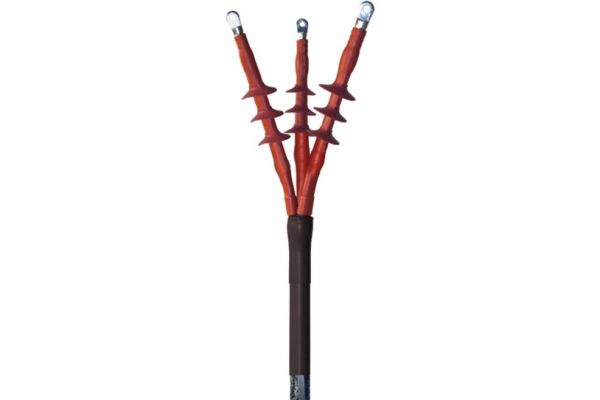

CHEP(H)-3F 24kV 70-240
Eindsluiting voor buiten
voor H-kabel van 24 kV tot 36 kV (Massa (Vet) kabel)
Art. nr.
197545
| Productfamilie | CHEP(H)-3F |
|---|---|
| Hoofdbeschrijving | Eindsluiting voor buiten |
| Aanvullende beschrijving | voor H-kabel van 24 kV tot 36 kV (Massa (Vet) kabel) |
| Familie beschrijving | Hybride-eindsluitingen CHEP-3F zijn geschikt voor riemkabels tot 17,5 kV (alleen voor GLPK-kabels). Geschikt voor pers- of schroefkabelschoenen. |
| Notities | Bij oliekabels verzoeken wij om een aanvraag. |
| Optioneel toebehoren | Kabelschoenen (zie Verbindingstechniek) |
| Eigenschappen | Groot diameterbereik, Makkelijke en snelle montage, Direct operationeel |
| Toepassingen | Buiten |
| Spanningsniveaus | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Testrapporten | DIN VDE 0278-629-2 |
| Lengte L | 850 mm |
| Diameter boven aderisolatie na verwijderen van de buitenste geleidende laag min | 19,9 mm |
| Aantal schermen per fase | 3 Stuks |
| Diameter afscherming | 85 mm |
| Nominale doorsnede 24 kV min | 70 mm² |
| Nominale doorsnede 24 kV max | 240 mm² |
| Levering | Geleidende verdeelkap, Dikwandige warmtekrimp-buitenbuis met thermoplastische lijm, Lekstroombestendige warmtekrimpbuis, Olieblokkeringsslang, Siliconenschermen, Aarddraad, Rolveer, Afdichtingsband, Veldsturende en olieblokkerende blauwe vulband, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 85469090 | ||
| EAN/GTIN | 4010311050935 | ||
| Verpakkingstype | Stuk | Karton | Pallet EW |
| Inhoud hoeveelheid | 1 | 1 | 12 |
| Maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 858 | 858 | 1200 |
| Breedte (mm) | 255 | 255 | 800 |
| Hoogte (mm) | 225 | 225 | 1130 |
| Netto gewicht (kg) | 3,198 | 3,198 | 38,376 |
| Bruto gewicht (kg) | 3,198 | 3,198 | 56,576 |
