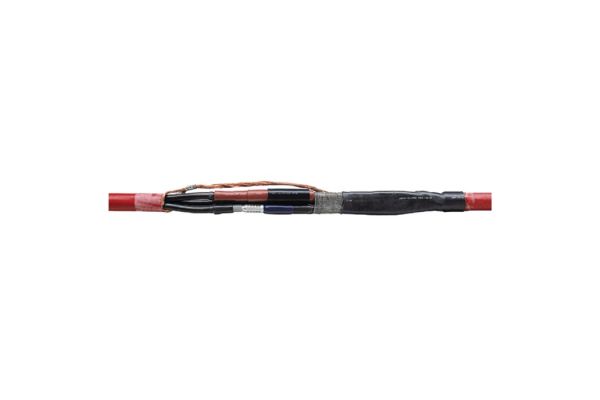

CHM3 24kV 50-150
3-aderige verbindingsmof
voor 3-aderige kunststof kabels
Art. nr.
194302
| Productfamilie | CHM3 |
|---|---|
| Hoofdbeschrijving | 3-aderige verbindingsmof |
| Aanvullende beschrijving | voor 3-aderige kunststof kabels |
| Familie beschrijving | Hybride verbindingsmoffen CHM3 zijn geschikt voor alle 3-aderige kunststof geïsoleerde kabels (PVC, PE, VPE, EPR) . Ze maken het mogelijk om kabels van verschillende doorsneden en adermaterialen ook bij verschillende kabelconstructies te verbinden met betrekking tot geleidende laag (met grafietlaag, aftrek- of afschilbaar) en schermvormgeving (scherm van draad of band). Geschikt voor persverbinders. |
| Notities | Ook voor Um = 7,2 kV te gebruikt. (De min. diameter boven de aderisolatie worden gecontroleerd.), Verbindingsmoffen met grotere doorsneden op aanvraag. |
| Optioneel toebehoren | Pers verbinders (zie Verbindingstechniek) |
| Eigenschappen | Veilige veldsturing door permanent elastische siliconen veldsturingselementen, Zowel voor Cu- als voor AI-aders, Groot leiding- en kabeldoorsnedebereik, Makkelijke en snelle montage, Direct operationeel |
| Toepassingen | Binnen, Buiten, Grond, Water, Installatiekanalen, Kabelgoten |
| Spanningsniveaus | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Testrapporten | CENELEC HD 629.1 |
| Diameter Verbinder 24kV max | 25 mm |
| Lengte Verbinder 24kV max | 135 mm |
| Lengte L | 1200 mm |
| Diameter boven aderisolatie na verwijderen van de buitenste geleidende laag min | 17,3 mm |
| Nominale doorsnede 24 kV min | 50 mm² |
| Nominale doorsnede 24 kV max | 150 mm² |
| Levering | Dikwandige warmtekrimp-isolatiebuizen, Dikwandige warmtekrimp-buitenbuis met thermoplastische lijm, Siliconen-veldsturingselementen, Kopergaasslang, koperen vlechtwerkbuis, Veldsturende blauwe vulband, Rolveren, Klein montagemateriaal, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39269097 | ||
| EAN/GTIN | 4010311047447 | ||
| Verpakkingstype | Stuk | Karton | Pallet EW |
| Inhoud hoeveelheid | 1 | 1 | 12 |
| Maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 874 | 874 | 1200 |
| Breedte (mm) | 380 | 380 | 800 |
| Hoogte (mm) | 177 | 177 | 1130 |
| Netto gewicht (kg) | 4,587 | 4,587 | 55,044 |
| Bruto gewicht (kg) | 4,587 | 4,587 | 73,244 |
