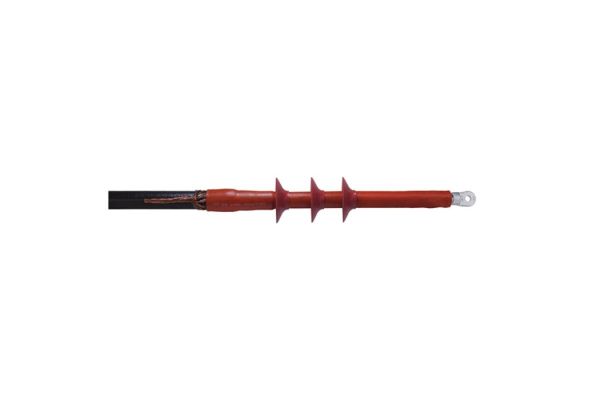

CHE-F 36kV 50-150
Eindsluiting voor 1-aderige kabel buiten
voor 1-aderige kunststof kabels
Art. nr.
194069
| Productfamilie | CHE-F |
|---|---|
| Productfamilie | CHE-F |
| Hoofdbeschrijving | Eindsluiting voor 1-aderige kabel buiten |
| Aanvullende beschrijving | voor 1-aderige kunststof kabels |
| Familie beschrijving | Hybride-eindsluitingen CHE-F zijn geschikt voor alle 1-aderige kunststof geïsoleerde kabels (PVC, PE, VPE, EPR) met verschillende geleidende lagen (met grafietlaag, aftrek- of afschilbaar) en schermvormgevingen (scherm van koperdraad of band). Geschikt voor perskabelschoenen. |
| Notities | Ook voor Um = 7,2 kV te gebruikt. (De min. diameter boven de aderisolatie worden gecontroleerd.) |
| Optioneel toebehoren | EGA aardingskit voor kunstof kabel (zie Verbindingstechniek), Pers kabelschoenen (zie Verbindingstechniek) |
| Eigenschappen | Voor alle toepassingsomstandigheden veilige veldsturing door permanent elastische siliconen veldsturingselementen, Combinatie van opschuif- en warmtekrimpcomponenten, Groot diameterbereik, Makkelijke en snelle montage, Direct operationeel |
| Toepassing | Buiten |
| Spanningsniveaus | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Testrapporten | CENELEC HD 629.1 |
| Lengte L | 700 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 23,1 mm |
| Diameter over core insulation after removal of the outer conductive layer max | 23,1 mm |
| Number of sheds per phase | 4 Stuks |
| Diameter shed | 85 mm |
| Nominal cross section 36 kV min | 50 mm² |
| Nominal cross section 36 kV max | 150 mm² |
| Levering | Lekstroombestendige warmtekrimpbuis, Siliconen-veldsturingselementen, Siliconenschermen, 1 Set voor 3 fasen, Afdichtingsband, Klein montagemateriaal, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 85469090 | ||
| EAN/GTIN | 4010311047089 | ||
| Alternatieve hoeveelheid | 1 | 1 | 1 |
| Alternatieve maateenheid | Stuk | Karton | Pallet EW |
| Basishoeveelheid | 1 | 1 | 42 |
| Basis maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 729 | 729 | 1200 |
| Breedte (mm) | 168 | 168 | 800 |
| Hoogte (mm) | 157 | 157 | 1130 |
| Netto gewicht (kg) | 1,721 | 1,721 | 72,282 |
| Bruto gewicht (kg) | 1,721 | 1,721 | 90,482 |
