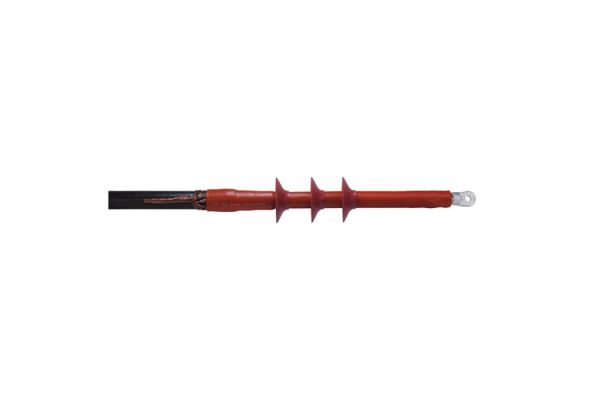

CHE-F 24kV 70-240
Eindsluiting voor 1-aderige kabel buiten
voor 1-aderige kunststof kabels
Art. nr.
194064
| Productfamilie | CHE-F |
|---|---|
| Hoofdbeschrijving | Eindsluiting voor 1-aderige kabel buiten |
| Aanvullende beschrijving | voor 1-aderige kunststof kabels |
| Familie beschrijving | Hybride-eindsluitingen CHE-F zijn geschikt voor alle 1-aderige kunststof geïsoleerde kabels (PVC, PE, VPE, EPR) met verschillende geleidende lagen (met grafietlaag, aftrek- of afschilbaar) en schermvormgevingen (scherm van koperdraad of band). Geschikt voor perskabelschoenen. |
| Notities | Ook voor Um = 7,2 kV te gebruikt. (De min. diameter boven de aderisolatie worden gecontroleerd.) |
| Optioneel toebehoren | EGA aardingskit voor kunstof kabel (zie Verbindingstechniek), Pers kabelschoenen (zie Verbindingstechniek) |
| Eigenschappen | Voor alle toepassingsomstandigheden veilige veldsturing door permanent elastische siliconen veldsturingselementen, Combinatie van opschuif- en warmtekrimpcomponenten, Groot diameterbereik, Makkelijke en snelle montage, Direct operationeel |
| Toepassing | Buiten |
| Spanningsniveaus | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Testrapporten | CENELEC HD 629.1 |
| Lengte L | 500 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 19,9 mm |
| Diameter over core insulation after removal of the outer conductive layer max | 19,9 mm |
| Number of sheds per phase | 3 Stuks |
| Diameter shed | 85 mm |
| Nominal cross section 24 kV min | 70 mm² |
| Nominal cross section 24 kV max | 240 mm² |
| Levering | Lekstroombestendige warmtekrimpbuis, Siliconen-veldsturingselementen, Siliconenschermen, 1 Set voor 3 fasen, Afdichtingsband, Klein montagemateriaal, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 85469090 | ||
| EAN/GTIN | 4010311047034 | ||
| Alternatieve maateenheid | Stuk | Karton | Pallet EW |
| Basishoeveelheid | 1 | 1 | 42 |
| Basis maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 729 | 729 | 1200 |
| Breedte (mm) | 168 | 168 | 800 |
| Hoogte (mm) | 160 | 160 | 1130 |
| Netto gewicht (kg) | 1,378 | 1,378 | 57,876 |
| Bruto gewicht (kg) | 1,378 | 1,378 | 76,076 |
