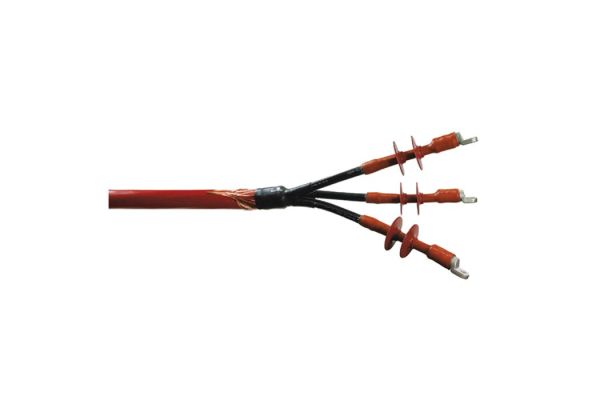

CHE-3F(A) 36kV 50-150
Eindsluiting voor buiten
voor 3-aderige kunststof kabels
Art. nr.
146235
| Productfamilie | CHE-3F(A) |
|---|---|
| Hoofdbeschrijving | Eindsluiting voor buiten |
| Aanvullende beschrijving | voor 3-aderige kunststof kabels |
| Familie beschrijving | Hybride-eindsluitingen CHE-3F(A) zijn geschikt voor alle 3-aderige kunststof geïsoleerde kabels (PVC, PE, VPE, EPR) met verschillende geleidende lagen (met grafietlaag, aftrek- of afschilbaar) en schermvormgevingen (scherm van koperdraad of band) Geschikt voor pers- of schroefkabelschoenen. |
| Notities | Ook voor Um = 7,2 kV te gebruikt. (De min. diameter boven de aderisolatie worden gecontroleerd.), Meer eindsluitingen op aanvraag |
| Optioneel toebehoren | EGA aardingskit voor kunstof kabel (zie Verbindingstechniek), Kabelschoenen (zie Verbindingstechniek) |
| Eigenschappen | Voor alle toepassingsomstandigheden veilige veldsturing door permanent elastische siliconen veldsturingselementen, Combinatie van opschuif- en warmtekrimpcomponenten, Groot diameterbereik, Makkelijke en snelle montage, Direct operationeel |
| Toepassingen | Buiten |
| Spanningsniveaus | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Testrapporten | CENELEC HD 629.1 |
| Lengte L | 700 mm |
| Diameter boven aderisolatie na verwijderen van de buitenste geleidende laag min | 23,1 mm |
| Aantal schermen per fase | 4 Stuks |
| Diameter afscherming | 85 mm |
| Nominale doorsnede 36 kV min | 50 mm² |
| Nominale doorsnede 36 kV max | 150 mm² |
| Levering | Verdeelkap, Lekstroombestendige warmtekrimpbuis, Middenwandige warmtekrimpbuis, Siliconen-veldsturingselementen, Siliconenschermen, Afdichtingsband, Klein montagemateriaal, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 85469090 | ||
| EAN/GTIN | 4010311023250 | ||
| Verpakkingstype | Stuk | Karton | Pallet EW |
| Inhoud hoeveelheid | 1 | 1 | 25 |
| Maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 720 | 720 | 1200 |
| Breedte (mm) | 221 | 221 | 800 |
| Hoogte (mm) | 170 | 170 | 1130 |
| Netto gewicht (kg) | 2,566 | 2,566 | 64,15 |
| Bruto gewicht (kg) | 2,566 | 2,566 | 82,35 |
