EGA 35-5
Aardingset voor eindsluitingen
voor kabels met een bandscherm en/of armering
Art. nr.
143509
| Productfamilie | EGA-E |
|---|---|
| Productfamilie | EGA-E |
| Hoofdbeschrijving | Aardingset voor eindsluitingen |
| Aanvullende beschrijving | voor kabels met een bandscherm en/of armering |

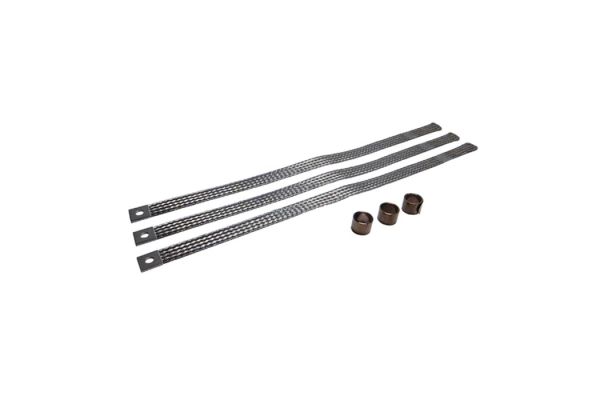

| Familie beschrijving | Aardingsgarnituren type EGA voor eindsluitingen voor 1-aderige kabels met koperen bandscherm of aluminium scherm en voor 3-aderige kabels zonder wapening. Bestanddelen: 3 plat gewalste koperen aarddraden en 3 rolveren. |
| Notities | Voor gepantserde kabels extra rolveer RF (ZR1/ZR2) apart bestellen (zie accessoires). |
| Eigenschappen | Makkelijke en snelle montage, Zeer goede elektrische eigenschappen, Grote mechanische sterkte |
| Toepassing | Aardingsovergang encontactering, Voor kabelgarnituren in giethars, Krimp- en opschuiftechniek, Soldeervrije elektrische verbindingen van metalen kabelopbouwelementen (kabelscherm) |
| Pressure spring type | RF5 |
|---|---|
| Diameter hole Copper earth braid | 10,5 mm |
| Nominal cross section Copper earth braid | 35 mm² |
| Additional pressure spring ZR1 | RF6 |
| Lengte L | 500 mm |
| Nominal cross section 17,5 kV min | 800 mm² |
| Nominal cross section 17,5 kV max | 1000 mm² |
| Nominal cross section 24 kV min | 800 mm² |
| Nominal cross section 24 kV max | 1000 mm² |
| Nominal cross section 36 kV min | 500 mm² |
| Nominal cross section 36 kV max | 1000 mm² |
| Levering | 1 Set voor 3 fasen: Koperen aarddraden, rolveren RF | |
|---|---|---|
| Land van oorsprong | Duitsland | |
| Douanetariefnummer | 85444995 | |
| EAN/GTIN | 4010311050195 | |
| Alternatieve hoeveelheid | 1 | 1 |
| Alternatieve maateenheid | Stuk | Zak1 |
| Basishoeveelheid | 1 | 1 |
| Basis maateenheid | Stuk | Stuk |
| Lengte (mm) | 255 | 255 |
| Breedte (mm) | 135 | 135 |
| Hoogte (mm) | 42 | 42 |
| Netto gewicht (kg) | 0,687 | 0,687 |
| Bruto gewicht (kg) | 0,687 | 0,687 |
