EGA 16-2
Aardingset voor eindsluitingen
voor kabels met een bandscherm en/of armering
Art. nr.
143502
| Productfamilie | EGA-E |
|---|---|
| Productfamilie | EGA-E |
| Hoofdbeschrijving | Aardingset voor eindsluitingen |
| Aanvullende beschrijving | voor kabels met een bandscherm en/of armering |
| Familie beschrijving | Aardingsgarnituren type EGA voor eindsluitingen voor 1-aderige kabels met koperen bandscherm of aluminium scherm en voor 3-aderige kabels zonder wapening. Bestanddelen: 3 plat gewalste koperen aarddraden en 3 rolveren. |
| Notities | Voor gepantserde kabels extra rolveer RF (ZR1/ZR2) apart bestellen (zie accessoires). |
| Eigenschappen | Makkelijke en snelle montage, Zeer goede elektrische eigenschappen, Grote mechanische sterkte |
| Toepassing | Aardingsovergang encontactering, Voor kabelgarnituren in giethars, Krimp- en opschuiftechniek, Soldeervrije elektrische verbindingen van metalen kabelopbouwelementen (kabelscherm) |
| Pressure spring type | RF2 |
|---|---|
| Diameter hole Copper earth braid | 8,5 mm |
| Nominal cross section Copper earth braid | 16 mm² |
| Additional pressure spring ZR1 | RF3 |
| Additional pressure spring ZR2 | RF5 |
| Lengte L | 500 mm |
| Nominal cross section 7,2 kV min | 150 mm² |
| Nominal cross section 7,2 kV max | 150 mm² |
| Nominal cross section 12 kV min | 120 mm² |
| Nominal cross section 12 kV max | 120 mm² |
| Nominal cross section 17,5 kV min | 70 mm² |
| Nominal cross section 17,5 kV max | 70 mm² |
| Nominal cross section 24 kV min | 50 mm² |
| Nominal cross section 24 kV max | 50 mm² |

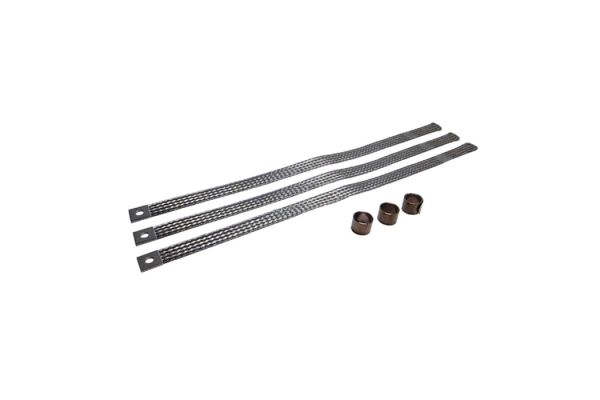

| Levering | 1 Set voor 3 fasen: Koperen aarddraden, rolveren RF | |||
|---|---|---|---|---|
| Land van oorsprong | Duitsland | |||
| Douanetariefnummer | 85444995 | |||
| EAN/GTIN | 4010311050249 | |||
| Alternatieve hoeveelheid | 1 | 1 | 1 | 1 |
| Alternatieve maateenheid | Stuk | Zak1 | Karton | Pallet EW |
| Basishoeveelheid | 1 | 1 | 50 | 700 |
| Basis maateenheid | Stuk | Stuk | Stuk | Stuk |
| Lengte (mm) | 299 | 299 | 470 | 1200 |
| Breedte (mm) | 187 | 187 | 390 | 800 |
| Hoogte (mm) | 37 | 37 | 350 | 1130 |
| Netto gewicht (kg) | 0,282 | 0,282 | 14,1 | 197,4 |
| Bruto gewicht (kg) | 0,282 | 0,282 | 14,4 | 215,6 |
