| Productfamilie | H |
|---|---|

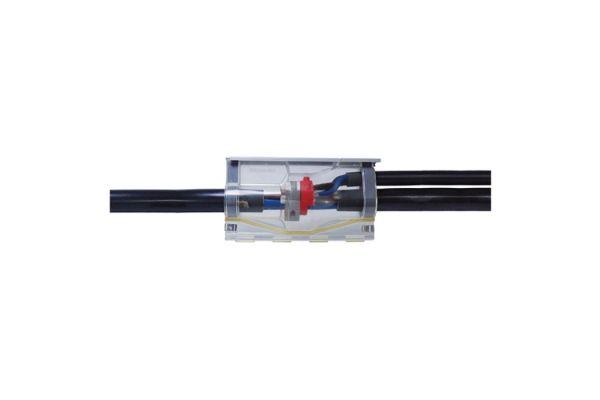

| Hoofdbeschrijving | Giethars aftakmof |
| Aanvullende beschrijving | voor kunststofkabels |
| Familie beschrijving | Universeel inzetbaar voor het aftakken van kabels met isolaties van PVC, PE en VPE (bijv. N(A) YY, TT). Afhankelijk van het type geschikt voor de montage van enkele aftakklemmen (bovenleidingsklemmen voor H1 en H2) of kabelaftak-klemringen (H 5... en H 6). Met gydrolysebestendige PUR-giethars EG. Geschikt voor pers- of schroefverbinders. |
| Notities | De Europese Commissie heeft annex XVII van de REACH-verordening (EG) (nieuw nr. 74) gewijzigd middels de verordening (EU) 2020/1149, die op 24 augustus 2020 van kracht is geworden. Conform de nieuwe REACH-verordening is met ingang van 24 augustus 2023 voor de industriële of bedrijfsmatige toepassing van di-isocyanaten, kleefstoffen en afdichtmiddelen een passende opleiding vereist. Alle informatie over cursusmaterialen en het cursusaanbod vindt u op de internetsite van ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Optioneel toebehoren | Voor maat 1…2 Geïsoleerde verbindings-aftakklem AK (zie Verbindingstechniek), Voor maat 1…2 Verbindings-aftakklem FK (zie Verbindingstechniek), Voor maat 5…7 Aftakklem HE 1/70/150 (zie Verbindingstechniek), Verbinders (zie Verbindingstechniek), Reiniger UNIVERSAL CLEANER 121 (zie Toebehoren) |
| Eigenschappen | Compacte afmetingen, Aftakpositie zichtbaar voor het gieten, Hoogwaardige, transparante, stootvaste kunststof vormschalen, Bestand tegen chemische invloeden, Bestand tegen UV-stralen, Bestand tegen aardalkali, Langs- en dwarswaterdicht, Zeer hoge elektrische isolatiewaarden, Grote mechanische sterkte, Direct operationeel, Makkelijke en snelle montage, Grote vulopening om makkelijk te kunnen gieten, Als dubbele aftakmof inzetbaar (H 1 en H 2) |
| Toepassingen | Binnen, Buiten, Grond, Water, Installatiekanalen |
| Spanningsniveaus | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Testrapporten | EN 50393 |
| Lengte L | 350 mm |
| Lengte L1 | 296 mm |
| Hoogte H | 190 mm |
| Diameter D | 135 mm |
| Diameter kabel hoofdkabel max | 55 mm |
| Diameter kabel aftakkabel max | 39 mm |
| Nominale doorsnede Hoofdkabel Kunststofkabel zonder armering per geleider 4x min | 120 mm² |
| Nominale doorsnede Hoofdkabel Kunststofkabel zonder armering per geleider 4x max | 185 mm² |
| Nominale doorsnede Aftakkabel Kunststofkabel zonder armering per geleider 4x min | 50 mm² |
| Nominale doorsnede Aftakkabel Kunststofkabel zonder armering per geleider 4x max | 70 mm² |
| Nominale doorsnede Hoofdkabel Kunststoffkabel met concentrische aders per geleider 3x min | 120 mm² |
| Nominale doorsnede Hoofdkabel Kunststoffkabel met concentrische aders per geleider 3x max | 150 mm² |
| Levering | Hydrolysebestendige PUR-giethars EG, Klaar om te mengen in de praktische Tweekamer-mengzak, Transparante kunststof vormschaal, Afdichtingen, Stalen klemmen, Beschermende handschoenen, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid | 40 Maanden | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39095090 | ||
| EAN/GTIN | 4010311003405 | ||
| Verpakkingstype | Stuk | Dun karton | Pallet EW |
| Inhoud hoeveelheid | 1 | 1 | 40 |
| Maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 356 | 356 | 1200 |
| Breedte (mm) | 227 | 227 | 800 |
| Hoogte (mm) | 207 | 207 | 1130 |
| Netto gewicht (kg) | 3,486 | 3,486 | 139,44 |
| Bruto gewicht (kg) | 3,486 | 3,489 | 157,64 |
