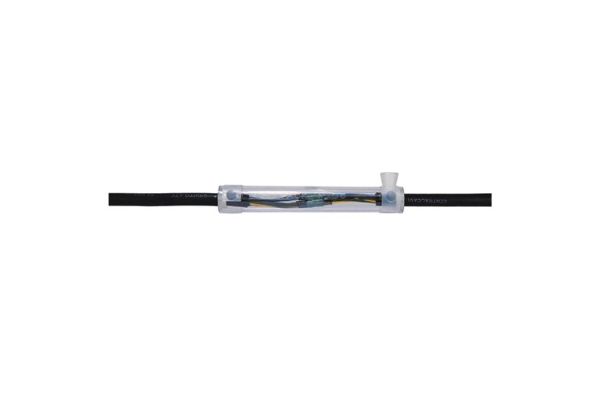

MR 02
Giethars verbindingsmof
voor kleine kwadraturen en telecom en signaal kabel
Art. nr.
124507
| Productfamilie | MR 0 |
|---|---|
| Hoofdbeschrijving | Giethars verbindingsmof |
| Aanvullende beschrijving | voor kleine kwadraturen en telecom en signaal kabel |
| Familie beschrijving | Universeel inzetbaar voor het verbinden van kunststof geïsoleerde kabels en leidingen met Isolaties van PVC, PE, VPE en EPR (bijv. N(A)YY, NYM, TT). Met gydrolysebestendige PUR-giethars EG. Geschikt voor persverbinders op koperen aders. |
| Notities | De Europese Commissie heeft annex XVII van de REACH-verordening (EG) (nieuw nr. 74) gewijzigd middels de verordening (EU) 2020/1149, die op 24 augustus 2020 van kracht is geworden. Conform de nieuwe REACH-verordening is met ingang van 24 augustus 2023 voor de industriële of bedrijfsmatige toepassing van di-isocyanaten, kleefstoffen en afdichtmiddelen een passende opleiding vereist. Alle informatie over cursusmaterialen en het cursusaanbod vindt u op de internetsite van ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Optioneel toebehoren | Trechter en trechter-set (op aanvraag), Warmtekrimp persverbinders (zie Verbindingstechniek), Reiniger UNIVERSAL CLEANER 121 (zie Toebehoren) |
| Eigenschappen | Compacte afmetingen, Aftakpositie zichtbaar voor het gieten, Hoogwaardige, transparante, stootvaste kunststof vormschalen, Trechterclips voor eenvoudig gieten, Bestand tegen UV-stralen, Bestand tegen chemische invloeden, Bestand tegen aardalkali, Geschikt voor verticaal gieten, Langs- en dwarswaterdicht, Zeer hoge elektrische isolatiewaarden, Grote mechanische sterkte, Direct operationeel, Makkelijke en snelle montage |
| Toepassingen | Binnen, Buiten, Grond, Water, Onderwater-pompkabel, Installatiekanalen |
| Spanningsniveaus | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Testrapporten | EN 50393 |
| Lengte L | 120 mm |
| Hoogte H | 40 mm |
| Diameter D | 26 mm |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 1x min | 25 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 1x max | 25 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 2x min | 6 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 2x max | 6 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 3x min | 4 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 3x max | 4 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 4x min | 2,5 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 4x max | 2,5 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 5x min | 1,5 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 5x max | 1,5 mm² |
| Diameter kabel max | 16 mm |
| Stuur- en signaalkabel 0,75 mm² Aantal geleiders | 8 Stuks |
| Stuur- en signaalkabel 1,5 mm² Aantal geleiders | 5 Stuks |
| Levering | Deksel, Hydrolysebestendige PUR-giethars EG, Klaar om te mengen in de praktische Tweekamer-mengzak, Transparante kunststof vormschaal, PVC isolatietape, Beschermende handschoenen, Trechterclips, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid | 40 Maanden | ||
| Opslagtemperatuur min | 15 °C | ||
| Opslagtemperatuur max | 35 °C | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39095090 | ||
| EAN/GTIN | 4010311000008 | ||
| Verpakkingstype | Stuk | Dun karton | Pallet EW |
| Inhoud hoeveelheid | 1 | 1 | 480 |
| Maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 206 | 206 | 1200 |
| Breedte (mm) | 161 | 161 | 800 |
| Hoogte (mm) | 47 | 47 | 1130 |
| Netto gewicht (kg) | 0,215 | 0,215 | 103,2 |
| Bruto gewicht (kg) | 0,215 | 0,215 | 121,4 |
