M 1 UG

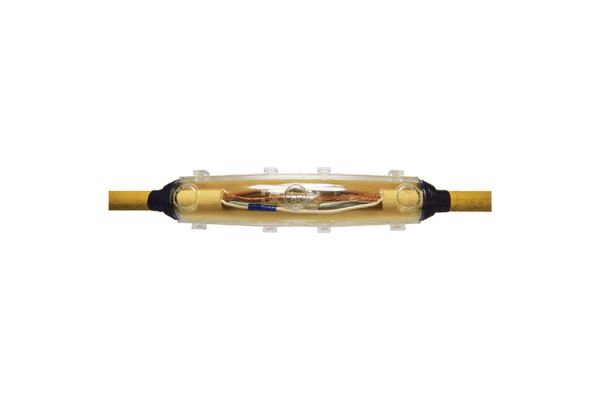

Giethars verbindingsmof
voor mijnwezen, pompstations, raffinaderijen
Art. nr.
124345
| Productfamilie | M…UG |
|---|---|
| Productfamilie | M…UG |
| Hoofdbeschrijving | Giethars verbindingsmof |
| Aanvullende beschrijving | voor mijnwezen, pompstations, raffinaderijen |
| Familie beschrijving | Universeel inzetbaar voor het verbinden van kunststof geïsoleerde kabels en leidingen met isolaties van PVC, PE, VPE en EPR (bijv. N(A)YY, NYM, TT). Met hydrolysebestendige PUR-giethars UG. Geschikt voor pers- of schroefverbindingen op koperen en aluminium aders. |
| Notities | Wapeningsovergangsset voor gepantserde kabels op aanvraag, REACH-verordening ter beperking van di-isocyanaten (alleen voor EU-landen)De Europese Commissie heeft annex XVII van de REACH-verordening (EG) (nieuw nr. 74) gewijzigd middels de verordening (EU) 2020/1149, die op 24 augustus 2020 van kracht is geworden. Conform de nieuwe REACH-verordening is met ingang van 24 augustus 2023 voor de industriële of bedrijfsmatige toepassing van di-isocyanaten, kleefstoffen en afdichtmiddelen een passende opleiding vereist. Alle informatie over cursusmaterialen en het cursusaanbod vindt u op de internetsite van ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Optioneel toebehoren | Reiniger UNIVERSAL CLEANER 121 (zie Toebehoren), Schermverbindingsader SVL (zie Toebehoren), Verbinders (zie Verbindingstechniek) |
| Eigenschappen | Compacte afmetingen, Aftakpositie zichtbaar voor het gieten, Hoogwaardige, transparante, stootvaste kunststof vormschalen, Bestand tegen chemische invloeden, Bestand tegen UV-stralen, Bestand tegen aardalkali, Langs- en dwarswaterdicht, Zeer hoge elektrische isolatiewaarden, Hoge mechanische en thermische sterkte, Direct operationeel, Makkelijke en snelle montage |
| Toepassing | Binnen, Buiten, Aarde, Water, Installatiekanalen |
| Spanningsniveaus | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Testrapporten | DIN VDE 0472-804, DIN VDE 0472-813, DIN VDE 0472-814, DIN VDE 0278-631-1 |
| Lengte L | 240 m |
| Hoogte H | 45 mm |
| Diameter D | 40 mm |
| Nominal cross section Polymeric cable unarmoured per conductor 1x max | 95 mm² |
| Nominal cross section Polymeric cable unarmoured per conductor 2x max | 25 mm² |
| Nominal cross section Polymeric cable unarmoured per conductor 3x max | 16 mm² |
| Nominal cross section Polymeric cable unarmoured per conductor 4x max | 16 mm² |
| Nominal cross section Polymeric cable unarmoured per conductor 5x max | 10 mm² |
| Diameter cable max | 22 mm |
| Nominal cross section Polymeric cable with concentric conductor per conductor 3x max | 10 mm² |
| Control and signal cable 0,75 mm² Number of conductors | 56 Stuks |
| Control and signal cable 1,5 mm² Number of conductors | 21 Stuks |
| Control and signal cable 0,4 mm Number of wire pairs min | 30 Stuks |
| Control and signal cable 0,4 mm Number of wire pairs max | 70 Stuks |
| Control and signal cable 0,6 mm Number of wire pairs min | 20 Stuks |
| Control and signal cable 0,6 mm Number of wire pairs max | 30 Stuks |
| Control and signal cable 0,8 mm Number of wire pairs min | 10 Stuks |
| Control and signal cable 0,8 mm Number of wire pairs max | 20 Stuks |
| Levering | Vul- en ontluchtingstrechter, Hydrolysebestendige PUR-giethars UG, Klaar om te mengen in de praktische Tweekamer-mengzak, Transparante kunststof vormschaal, PVC isolatietape, Beschermende handschoenen, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid | 24 Maanden | ||
| Opslagtemperatuur min | 15 °C | ||
| Opslagtemperatuur max | 35 °C | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39095090 | ||
| EAN/GTIN | 4010311002613 | ||
| Alternatieve hoeveelheid | 1 | 1 | 1 |
| Alternatieve maateenheid | Stuk | Dun karton | Pallet EUR |
| Basishoeveelheid | 1 | 1 | 256 |
| Basis maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 278 | 278 | 1200 |
| Breedte (mm) | 192 | 192 | 800 |
| Hoogte (mm) | 62 | 62 | 1130 |
| Netto gewicht (kg) | 0,658 | 0,658 | 168,448 |
| Bruto gewicht (kg) | 0,658 | 0,658 | 197,448 |
