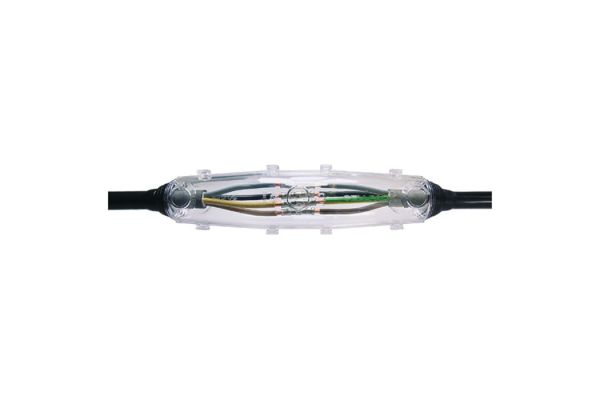

M 2 EG
Giethars verbindingsmof
voor kunststof kabels en telecom en signaal kabel
Art. nr.
124295
| Productfamilie | M...EG |
|---|---|
| Hoofdbeschrijving | Giethars verbindingsmof |
| Aanvullende beschrijving | voor kunststof kabels en telecom en signaal kabel |
| Familie beschrijving | Universeel inzetbaar voor het verbinden van kunststof geïsoleerde kabels en leidingen met isolaties van PVC, PE, VPE en EPR (bijv. N(A)YY, NYM, TT). Met hydrolysebestendige PUR-giethars EG. Geschikt voor pers- of schroefverbindingen op koperen en aluminium aders. |
| Notities | Wapeningsovergangsset voor gepantserde kabels op aanvraag, De Europese Commissie heeft annex XVII van de REACH-verordening (EG) (nieuw nr. 74) gewijzigd middels de verordening (EU) 2020/1149, die op 24 augustus 2020 van kracht is geworden. Conform de nieuwe REACH-verordening is met ingang van 24 augustus 2023 voor de industriële of bedrijfsmatige toepassing van di-isocyanaten, kleefstoffen en afdichtmiddelen een passende opleiding vereist. Alle informatie over cursusmaterialen en het cursusaanbod vindt u op de internetsite van ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Optioneel toebehoren | Reiniger UNIVERSAL CLEANER 121 (zie Toebehoren), Schermverbindingsader SVL (zie Toebehoren), Verbinders (zie Verbindingstechniek) |
| Eigenschappen | Compacte afmetingen, Aftakpositie zichtbaar voor het gieten, Hoogwaardige, transparante, stootvaste kunststof vormschalen, Bestand tegen chemische invloeden, Bestand tegen UV-stralen, Bestand tegen aardalkali, Langs- en dwarswaterdicht, Zeer hoge elektrische isolatiewaarden, Grote mechanische sterkte, Direct operationeel, Makkelijke en snelle montage |
| Toepassingen | Binnen, Buiten, Grond, Water, Installatiekanalen |
| Spanningsniveaus | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Testrapporten | EN 50393 |
| Lengte L | 265 mm |
| Hoogte H | 50 mm |
| Diameter D | 45 mm |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 1x max | 185 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 2x max | 50 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 3x max | 35 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 4x max | 25 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 5x max | 16 mm² |
| Diameter kabel max | 30 mm |
| Nominale doorsnede Kunststoffkabel met concentrische aders per geleider 3x max | 25 mm² |
| Nominale doorsnede Kunststoffkabel met concentrische aders per geleider 4x max | 16 mm² |
| Nominale doorsnede Kunststofkabel met armering per geleider mm² 3x | 16 mm² |
| Nominale doorsnede Kunststofkabel met armering per geleider 4x min | 16 mm² |
| Nominale doorsnede Kunststofkabel met armering per geleider 4x max | 16 mm² |
| Stuur- en signaalkabel 0,75 mm² Aantal geleiders | 114 Stuks |
| Stuur- en signaalkabel 1,5 mm² Aantal geleiders | 56 Stuks |
| Stuur- en signaalkabel 0,4 mm Aantal dubbele aders min | 100 Stuks |
| Stuur- en signaalkabel 0,4 mm Aantal dubbele aders max | 150 Stuks |
| Stuur- en signaalkabel 0,6 mm Aantal dubbele aders min | 40 Stuks |
| Stuur- en signaalkabel 0,6 mm Aantal dubbele aders max | 70 Stuks |
| Stuur- en signaalkabel 0,8 mm Aantal dubbele aders min | 30 Stuks |
| Stuur- en signaalkabel 0,8 mm Aantal dubbele aders max | 40 Stuks |
| Levering | Vul- en ontluchtingstrechter, Hydrolysebestendige PUR-giethars EG, Klaar om te mengen in de praktische Tweekamer-mengzak, Transparante kunststof vormschaal, PVC isolatietape, Beschermende handschoenen, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid | 40 Maanden | ||
| Opslagtemperatuur min | 15 °C | ||
| Opslagtemperatuur max | 35 °C | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39095090 | ||
| EAN/GTIN | 4010311000060 | ||
| Verpakkingstype | Stuk | Dun karton | Pallet EW |
| Inhoud hoeveelheid | 1 | 1 | 256 |
| Maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 278 | 278 | 1200 |
| Breedte (mm) | 190 | 190 | 800 |
| Hoogte (mm) | 64 | 64 | 1130 |
| Netto gewicht (kg) | 0,675 | 0,675 | 172,8 |
| Bruto gewicht (kg) | 0,675 | 0,675 | 191 |
