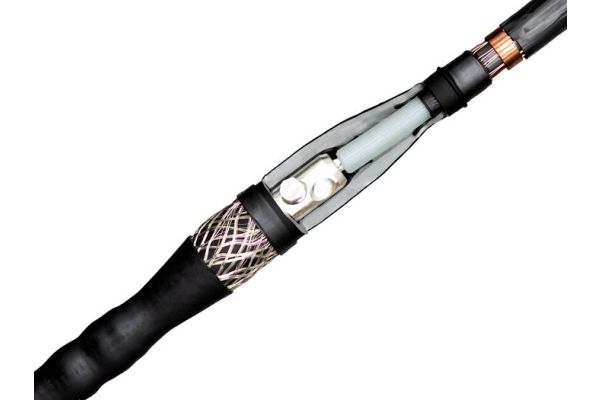

CCMSV 24kV 120-300
Giunto diritto unipolare
corpo giunto siliconico All-in-one
N. art.
456089
| Gruppo di prodotti | CCMSV |
|---|---|
| Gruppo di prodotti | CCMSV |
| Descrizione principale | Giunto diritto unipolare |
| Descrizione aggiuntiva | corpo giunto siliconico All-in-one |
| Descrizione della famiglia | I giunti diritti siliconici CCMSV sono adatti per tutti i cavi di plastica unipolari (PVC, PE, VPE, EPR). Permettono il collegamento di cavi con sezioni e materiali conduttivi diversi, anche con strutture di cavi di tipo differente rispetto allo strato conduttivo (grafitato, rimovibile o spellabile) e alla realizzazione della schermatura (in filo di rame o a nastro). Con connettore a vite. |
| Proprietà | Pochi componenti, design compatto e lunghezza totale ridotta, Unità isolante di collegamento in silicone con controllo di campo integrato, Vasta gamma di applicazioni grazie al connettore a vite integrato, Per entrambi i conduttori Cu e AI, Con guaina restringente a freddo come protezione esterna, Montaggio rapido, facile e sicuro, Pronto per applicazioni immediate |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi |
| Livelli di tensione | U0/U (Um) 6/10 (12) kV - 12,7/22 (24) kV |
|---|---|
| Norme di prova | CENELEC HD 629.1 |
| Lunghezza L | 700 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 24 mm |
| Diameter over core insulation after removal of the outer conductive layer max | 36 mm |
| Nominal cross section 12 kV min | 240 mm² |
| Nominal cross section 12 kV max | 300 mm² |
| Nominal cross section 24 kV min | 120 mm² |
| Nominal cross section 24 kV max | 300 mm² |
| Ambito di consegna | Corpo giunto siliconico All-in-one, Connettore a vite, Grasso siliconico, Composto sigillante, Nastro sigillante, Molle a rotolo, Materiale di montaggio, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata | 24 Mesi | ||
| Temperatura di stoccaggio min | 5 °C | ||
| Temperatura di stoccaggio max | 40 °C | ||
| Paese d'origine | Italien | ||
| Numero di tariffa doganale | 85359000 | ||
| EAN/GTIN | 4010311202013 | ||
| Quantità alternativa | 1 | 1 | 1 |
| Alternativa unità di misura | Pezzo | Scatolone | Pallet EW |
| Quantità base | 1 | 1 | 36 |
| Base unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 425 | 425 | 1200 |
| Larghezza (mm) | 255 | 255 | 800 |
| Altezza (mm) | 145 | 145 | 1130 |
| Peso netto (kg) | 3,275 | 3,275 | 117,9 |
| Peso lordo (kg) | 3,275 | 3,275 | 136,1 |
