Y 0 V FKM

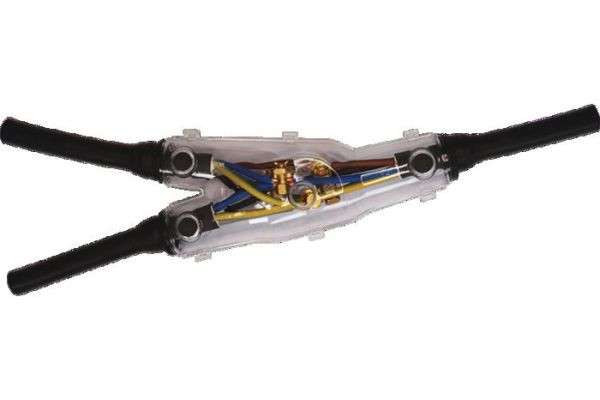

Giunto di derivazione
con terminali di derivazione a bulloni divisi per cavi polimerici
N. art.
436823
| Gruppo di prodotti | Y…V FKM |
|---|---|
| Descrizione principale | Giunto di derivazione |
| Descrizione aggiuntiva | con terminali di derivazione a bulloni divisi per cavi polimerici |
| Descrizione della famiglia | Utilizzabile universalmente per la derivazione di cavi e conduttori con isolamento in PVC, PE, XLPE e EPR (p. es. N(A)YY, NYM), con o senza conduttore concentrico. Con resina colata PUR EG resistente all'idrolisi. Con morsetti di derivazione singoli, adatti per conduttori di rame e alluminio. |
| Note | La Commissione Europea ha modificato l'Allegato XVII del Regolamento REACH (CE) (nuovo n. 74) con il Regolamento (UE) 2020/1149, entrato in vigore il 24 agosto 2020. Secondo il nuovo Regolamento REACH, a partire dal 24 agosto 2023, è richiesta una formazione adeguata prima dell'uso industriale o professionale di diisocianati, adesivi e sigillanti. Tutte le informazioni sul materiale didattico e i corsi di formazione sono disponibili sul sito web di ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Accessorio opzionale | Detergente UNIVERSAL CLEANER 121 (vedi Accessori) |
| Proprietà | Dimensioni compatte, Involucri di plastica di alta qualità, trasparenti e resistenti agli urti, Resistente agli agenti chimici, Stabilizzato contro i raggi UV, Resistente agli alcalini terrosi, A tenuta stagna longitudinale e trasversale, Alti valori di isolamento elettrico, Alta resistenza meccanica, Pronto per applicazioni immediate, Montaggio rapido, facile e sicuro, Grande apertura di riempimento per facilitare la colata |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi |
| Livelli di tensione | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Norme di prova | EN 50393 |
| Lunghezza L | 185 mm |
| Larghezza B | 80 mm |
| Altezza H | 55 mm |
| Diametro D | 45 mm |
| Diametro cavo cavo principale min | 8 mm |
| Diametro cavo cavo principale max | 17 mm |
| Diametro cavo cavo di derivazione min | 8 mm |
| Diametro cavo cavo di derivazione max | 17 mm |
| Sezione nominale Cavo principale Cavo polimerico non armato per conduttore 4x min | 2,5 mm² |
| Sezione nominale Cavo principale Cavo polimerico non armato per conduttore 4x max | 4 mm² |
| Sezione nominale Cavo di derivazione Cavo polimerico non armato per conduttore 4x min | 1,5 mm² |
| Sezione nominale Cavo di derivazione Cavo polimerico non armato per conduttore 4x max | 4 mm² |
| Sezione nominale Cavo principale Cavo polimerico non armato per conduttore 5x min | 2,5 mm² |
| Sezione nominale Cavo principale Cavo polimerico non armato per conduttore 5x max | 4 mm² |
| Sezione nominale Cavo di derivazione Cavo polimerico non armato per conduttore 5x min | 1,5 mm² |
| Sezione nominale Cavo di derivazione Cavo polimerico non armato per conduttore 5x max | 4 mm² |
| Ambito di consegna | Imbuto di immissione e fuoriuscita, Resina colata PUR EG resistente all'idrolisi, Contiene il volume appropriato pronto per la mescola in una sacca di miscelazione a due scomparti, Involucro di plastica trasparente, Nastro isolante in PVC, Guanti protettivi, Morsetti di derivazione a vite, Fermo di chiusura, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata | 40 Mesi | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39095090 | ||
| EAN/GTIN | 4010311197210 | ||
| Tipo di imballaggio | Pezzo | Scatola | Pallet EW |
| Quantità di contenuto | 1 | 1 | 256 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 275 | 275 | 1200 |
| Larghezza (mm) | 191 | 191 | 800 |
| Altezza (mm) | 60 | 60 | 1130 |
| Peso netto (kg) | 0,601 | 0,601 | 153,856 |
| Peso lordo (kg) | 0,601 | 0,601 | 172,056 |
