CTS 630A 36kV 95-150

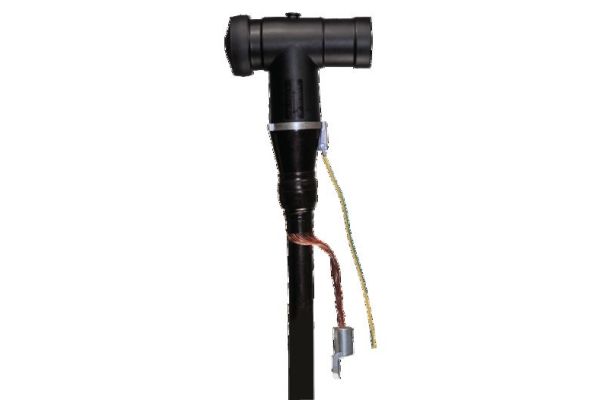

Terminale sconnettibile a squadra
per cavi polimerici per coni esterni interfaccia tipo C
N. art.
355563
Maggiori Informazioni
Gruppo di prodotti CTS 630A
Gruppo di prodotti CTS 630A
Descrizione principale Terminale sconnettibile a squadra
Descrizione aggiuntiva per cavi polimerici per coni esterni interfaccia tipo C
Descrizione della famiglia I terminali a vite sconnettibili Cellplux CTS sono adatti per collegare tutti i cavi unipolari isolati in plastica (PE, XLPE, EPR) con diversi strati conduttivi (grafitati, rimovibili o spellabili) e con diversi tipi di schermatura (in filo o a nastro) a quadri elettrici e trasformatori per una tensione di rete massima fino a 36 kV con terminali sconnettibili per sistemi a cono esterno di tipo C secondo EN 50180 e EN 50181.
Note Altri T-Terminale sconnettibile (per cavi armati, conduttori di classe 5) su richiesta.
Accessorio opzionale Kit di messa a terra EGA per cavi con schermo a nastro (vedi Tecniologia di connessione)
Proprietà Con punto di misurazione capacitivo per il controllo della tensione, Adatto a vari sensori di tensione a cono, Test di routine (test AC, test di scarica parziale, controllo radiografico), Protetto da contatto grazie allo strato conduttivo esterno in EPDM conduttivo, Test di isolamento del cavo possibile in condizione inserita, Per entrambi i conduttori Cu e AI, Montaggio rapido, facile e sicuro, Vasta gamma di applicazioni grazie al capocorda a vite integrato
Applicazioni Interno, Esterno
Maggiori Informazioni
Livelli di tensione U0/U (Um) 6/10 (12) kV - 19/33 (36) kV
Livelli di tensione U0/U (Um) 12/20 (24) kV - 19/33 (36) kV
Norme di prova CENELEC HD 629.1
Lunghezza L 194 mm
Larghezza B 85 mm
Altezza H 250 mm
Diameter over core insulation after removal of the outer conductive layer min 22 mm
Diameter over core insulation after removal of the outer conductive layer max 22 mm
Nominal cross section 24 kV min 95 mm²
Nominal cross section 24 kV max 240 mm²
Nominal cross section 36 kV min 95 mm²
Nominal cross section 36 kV max 150 mm²
Maggiori Informazioni
Ambito di consegna Set di 3 connettori, Elementi in silicone per controllo di campo, Kit per messa a terra, Capicorda a vite per conduttore principale, Materiale di montaggio, Istruzioni di montaggio
Durata testi aggiuntivi Durata di conservazione illimitata
Temperatura di stoccaggio min 0 °C
Temperatura di stoccaggio max 50 °C
Paese d'origine Deutschland
Numero di tariffa doganale 85479000
EAN/GTIN 4010311172477
Quantità alternativa 1 1 1
Alternativa unità di misura Pezzo Scatolone Pallet EW
Quantità base 1 1 32
Base unità di misura testo Pezzo Pezzo Pezzo
Lunghezza (mm) 372 372 1200
Larghezza (mm) 290 290 800
Altezza (mm) 247 247 1130
Peso netto (kg) 6,594 6,594 211,008
Peso lordo (kg) 6,594 6,594 229,208
