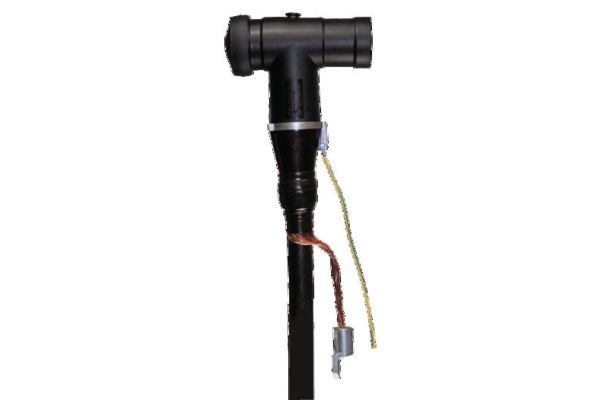

CTS 630A 24kV 240-400
Terminale sconnettibile a squadra
per cavi polimerici per coni esterni interfaccia tipo C
N. art.
355561
| Gruppo di prodotti | CTS 630A |
|---|---|
| Descrizione principale | Terminale sconnettibile a squadra |
| Descrizione aggiuntiva | per cavi polimerici per coni esterni interfaccia tipo C |
| Descrizione della famiglia | I terminali a vite sconnettibili Cellplux CTS sono adatti per collegare tutti i cavi unipolari isolati in plastica (PE, XLPE, EPR) con diversi strati conduttivi (grafitati, rimovibili o spellabili) e con diversi tipi di schermatura (in filo o a nastro) a quadri elettrici e trasformatori per una tensione di rete massima fino a 36 kV con terminali sconnettibili per sistemi a cono esterno di tipo C secondo EN 50180 e EN 50181. |
| Note | Altri T-Terminale sconnettibile (per cavi armati, conduttori di classe 5) su richiesta. |
| Accessorio opzionale | Kit di messa a terra EGA per cavi con schermo a nastro (vedi Tecniologia di connessione) |
| Proprietà | Con punto di misurazione capacitivo per il controllo della tensione, Adatto a vari sensori di tensione a cono, Test di routine (test AC, test di scarica parziale, controllo radiografico), Protetto da contatto grazie allo strato conduttivo esterno in EPDM conduttivo, Test di isolamento del cavo possibile in condizione inserita, Per entrambi i conduttori Cu e AI, Montaggio rapido, facile e sicuro, Vasta gamma di applicazioni grazie al capocorda a vite integrato |
| Applicazioni | Interno, Esterno |
| Livelli di tensione | U0/U (Um) 6/10 (12) kV - 19/33 (36) kV |
|---|---|
| Livelli di tensione | U0/U (Um) 6/10 (12) kV - 12,7/22 (24) kV |
| Norme di prova | CENELEC HD 629.1 |
| Lunghezza L | 194 mm |
| Larghezza B | 85 mm |
| Altezza H | 250 mm |
| Diametro isolamento conductor dopo la rimozione dello strato conduttivo esterno min | 23,7 mm |
| Diametro isolamento conductor dopo la rimozione dello strato conduttivo esterno max | 37,8 mm |
| Sezione nominale 12 kV min | 240 mm² |
| Sezione nominale 12 kV max | 400 mm² |
| Sezione nominale 17,5 kV min | 240 mm² |
| Sezione nominale 17,5 kV max | 400 mm² |
| Sezione nominale 24 kV min | 240 mm² |
| Sezione nominale 24 kV max | 400 mm² |
| Ambito di consegna | Set di 3 connettori, Elementi in silicone per controllo di campo, Kit per messa a terra, Capicorda a vite per conduttore principale, Materiale di montaggio, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata testi aggiuntivi | Durata di conservazione illimitata | ||
| Temperatura di stoccaggio min | 0 °C | ||
| Temperatura di stoccaggio max | 50 °C | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 85479000 | ||
| EAN/GTIN | 4010311172460 | ||
| Tipo di imballaggio | Pezzo | Scatolone | Pallet EW |
| Quantità di contenuto | 1 | 1 | 32 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 371 | 371 | 1200 |
| Larghezza (mm) | 295 | 295 | 800 |
| Altezza (mm) | 237 | 237 | 1130 |
| Peso netto (kg) | 8,22 | 8,22 | 263,04 |
| Peso lordo (kg) | 8,22 | 8,22 | 281,24 |
