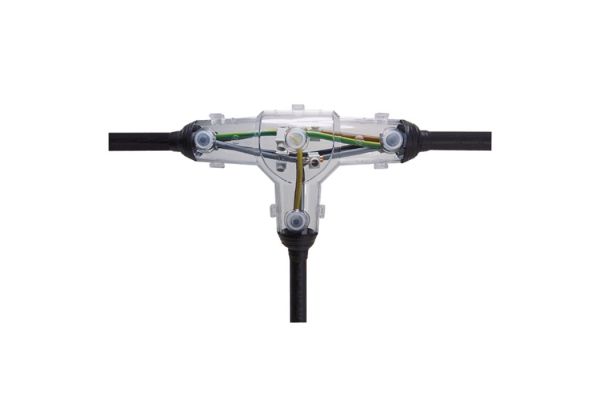

T 2 GG
Giunto di derivazione
per cavi polimerici
N. art.
353847
| Gruppo di prodotti | T...GG |
|---|---|
| Gruppo di prodotti | T...GG |
| Descrizione principale | Giunto di derivazione |
| Descrizione aggiuntiva | per cavi polimerici |
| Descrizione della famiglia | Utilizzabile universalmente per la derivazione di cavi con isolamento in PVC, PE, XLPE e EPR (p. es. N(A)YY, NYM, TT), con o senza conduttore concentrico. Con resina colata PUR GG resistente all'idrolisi. Adatto per morsetti di derivazione singoli su conduttori di rame e alluminio. |
| Accessorio opzionale | Morsetto di derivazione a vite AK (vedi Tecnologia di connessione), Detergente UNIVERSAL CLEANER 121 (vedi Accessori), Morsetto di derivazione KP (vedi Tecnologia di connessione), Morsetto a vite a frattura FK (vedi Tecnologia di connessione) |
| Proprietà | Dimensioni compatte, Involucri di plastica di alta qualità, trasparenti e resistenti agli urti, Resistente agli agenti chimici, Stabilizzato contro i raggi UV, Resistente agli alcalini terrosi, A tenuta stagna longitudinale e trasversale, Alti valori di isolamento elettrico, Alta resistenza meccanica, Pronto per applicazioni immediate, Montaggio rapido, facile e sicuro, Grande apertura di riempimento per facilitare la colata |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi |
| Livelli di tensione | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Norme di prova | EN 50393 |
| Lunghezza L | 267 mm |
| Larghezza B | 154 mm |
| Altezza H | 70 mm |
| Diameter D | 60 mm |
| Nominal cross section Main cable Polymeric cable unarmoured per conductor 3x max | 25 mm² |
| Nominal cross section Branch cable Polymeric cable unarmoured per conductor 3x max | 25 mm² |
| Nominal cross section Main cable Polymeric cable unarmoured per conductor 4x max | 16 mm² |
| Nominal cross section Branch cable Polymeric cable unarmoured per conductor 4x max | 10 mm² |
| Nominal cross section Main cable Polymeric cable unarmoured per conductor 5x max | 10 mm² |
| Nominal cross section Branch cable Polymeric cable unarmoured per conductor 5x max | 10 mm² |
| Nominal cross section Main cable Polymeric cable with concentric conductor per conductor 3x max | 16 mm² |
| Nominal cross section Main cable Polymeric cable with concentric conductor per conductor 4x max | 16 mm² |
| Nominal cross section Branch cable Polymeric cable with concentric conductor per conductor 4x max | 16 mm² |
| Diameter cable max | 30 mm |
| Ambito di consegna | Imbuto di immissione e fuoriuscita, Resina colata PUR GG resistente all'idrolisi, Contiene il volume appropriato pronto per la mescola in una sacca di miscelazione a due scomparti, Involucro di plastica trasparente, Nastro isolante in PVC, Guanti protettivi, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata | 24 Mesi | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39095090 | ||
| EAN/GTIN | 4010311171180 | ||
| Quantità alternativa | 1 | 1 | 1 |
| Alternativa unità di misura | Pezzo | Scatola | Pallet EW |
| Quantità base | 1 | 1 | 120 |
| Base unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 306 | 306 | 1200 |
| Larghezza (mm) | 210 | 210 | 800 |
| Altezza (mm) | 95 | 95 | 1130 |
| Peso netto (kg) | 1,387 | 1,387 | 166,44 |
| Peso lordo (kg) | 1,387 | 1,387 | 184,64 |
