M 1 GG

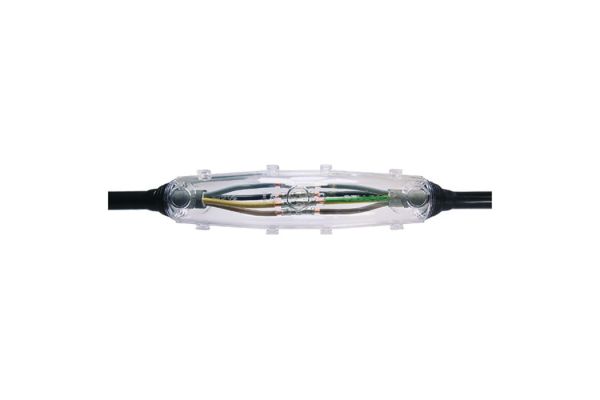

Giunto diritto in resina colata
per cavi polimerici e cavi di segnalamento e controllo
N. art.
353717
| Gruppo di prodotti | M...GG |
|---|---|
| Descrizione principale | Giunto diritto in resina colata |
| Descrizione aggiuntiva | per cavi polimerici e cavi di segnalamento e controllo |
| Descrizione della famiglia | Utilizzabile universalmente per collegare cavi di plastica con isolamento in PVC, PE, XLPE e EPR (p. es. N(A)YY, NYM, TT). Con resina colata PUR GG resistente all'idrolisi. Adatto per connettori a compressione e a vite su conduttori di rame e alluminio. |
| Note | Kit di transizione armatura per cavi armati su richiesta. |
| Accessorio opzionale | Detergente UNIVERSAL CLEANER 121 (vedi Accessori), Filo di continuità della schermatura SVL (vedi accessori), Connettori (vedi Tecnologia di connessione) |
| Proprietà | Dimensioni compatte, Area di giunzione visibile prima della colata, Involucri di plastica di alta qualità, trasparenti e resistenti agli urti, Resistente agli agenti chimici, Stabilizzato contro i raggi UV, Resistente agli alcalini terrosi, A tenuta stagna longitudinale e trasversale, Alti valori di isolamento elettrico, Alta resistenza meccanica, Pronto per applicazioni immediate, Montaggio rapido, facile e sicuro |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi |
| Livelli di tensione | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Norme di prova | EN 50393 |
| Lunghezza L | 240 mm |
| Altezza H | 45 mm |
| Diametro D | 40 mm |
| Sezione nominale Cavo polimerico non armato per conduttore 1x max | 95 mm² |
| Sezione nominale Cavo polimerico non armato per conduttore 2x max | 25 mm² |
| Sezione nominale Cavo polimerico non armato per conduttore 3x max | 16 mm² |
| Sezione nominale Cavo polimerico non armato per conduttore 4x max | 16 mm² |
| Sezione nominale Cavo polimerico non armato per conduttore 5x max | 10 mm² |
| Diametro cavo max | 22 mm |
| Sezione nominale Cavo polimericocon conduttore concentrico per conduttore 3x max | 10 mm² |
| Cavo di segnalamento e controllo 0,75 mm² Numero di conduttori | 56 Pezzi |
| Cavo di segnalamento e controllo 1,5 mm² Numero di conduttori | 21 Pezzi |
| Cavo di segnalamento e controllo 0,4 mm Numero di conduttori doppie min | 30 Pezzi |
| Cavo di segnalamento e controllo 0,4 mm Numero di conduttori doppie max | 70 Pezzi |
| Cavo di segnalamento e controllo 0,6 mm Numero di conduttori doppie min | 20 Pezzi |
| Cavo di segnalamento e controllo 0,6 mm Numero di conduttori doppie max | 30 Pezzi |
| Cavo di segnalamento e controllo 0,8 mm Numero di conduttori doppie min | 10 Pezzi |
| Cavo di segnalamento e controllo 0,8 mm Numero di conduttori doppie max | 20 Pezzi |
| Ambito di consegna | Imbuto di immissione e fuoriuscita, Resina colata PUR GG resistente all'idrolisi, Contiene il volume appropriato pronto per la mescola in una sacca di miscelazione a due scomparti, Involucro di plastica trasparente, Nastro isolante in PVC, Guanti protettivi, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata | 24 Mesi | ||
| Temperatura di stoccaggio min | 15 °C | ||
| Temperatura di stoccaggio max | 35 °C | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39095090 | ||
| EAN/GTIN | 4010311171029 | ||
| Tipo di imballaggio | Pezzo | Scatola | Pallet EW |
| Quantità di contenuto | 1 | 1 | 256 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 279 | 279 | 1200 |
| Larghezza (mm) | 190 | 190 | 800 |
| Altezza (mm) | 62 | 62 | 1130 |
| Peso netto (kg) | 0,629 | 0,629 | 161,024 |
| Peso lordo (kg) | 0,629 | 0,629 | 179,224 |
