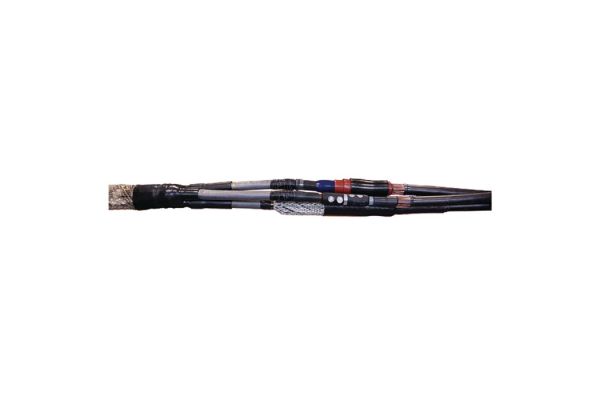

CHMP(3Pb)SV3-1 24kV 240-400
Giunto di transizione con connettori a vite
tra cavi tripolari sotto piombo armati su tre cavi unipolari polimeric
N. art.
336264
| Gruppo di prodotti | CHMP(3Pb)SV3-1 |
|---|---|
| Descrizione principale | Giunto di transizione con connettori a vite |
| Descrizione aggiuntiva | tra cavi tripolari sotto piombo armati su tre cavi unipolari polimeric |
| Descrizione della famiglia | I giunti di transizione ibridi CHMP(3Pb)SV3-1 per la transizione a tre cavi di plastica unipolari sono adatti per tutti e 3 i cavi sotto piombo fino a 24 kV. Con connettori a vite. |
| Proprietà | Controllo di campo sicuro grazie agli elementi per il controllo di campo in silicone a elasticità permanente, Grandi sezioni, Montaggio rapido, facile e sicuro, Pronto per applicazioni immediate |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi, Condotto |
| Livelli di tensione | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Norme di prova | DIN VDE 0278-629-2 |
| Lunghezza L | 1000 mm |
| Diametro isolamento conductor dopo la rimozione dello strato conduttivo esterno min | 27,3 mm |
| Sezione nominale 24 kV min | 240 mm² |
| Sezione nominale 24 kV max | 400 mm² |
| Ambito di consegna | Terminazione, Guaine isolanti termorestringenti a parete spessa con adesivo termoplastico, Tubo a tenuta di olio, Elementi in silicone per controllo di campo, Fune di guardia, Guaine termorestringenti, Nastro treccia di rame, Materiale di montaggio, Molla a rotolo, Nastro di riempimento blu per controllo di campo, Nastro sigillante, Rivestimento antincendio, Connettore a vite innovativo con rivestimento conduttivo, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata testi aggiuntivi | Durata di conservazione illimitata | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39269097 | ||
| EAN/GTIN | 4010311165172 | ||
| Tipo di imballaggio | Pezzo | Scatolone | Pallet EW |
| Quantità di contenuto | 1 | 1 | 8 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 1100 | 1100 | 1200 |
| Larghezza (mm) | 330 | 330 | 800 |
| Altezza (mm) | 338 | 338 | 1130 |
| Peso netto (kg) | 8,851 | 8,851 | 70,808 |
| Peso lordo (kg) | 8,851 | 8,851 | 89,008 |
