P 2 GG

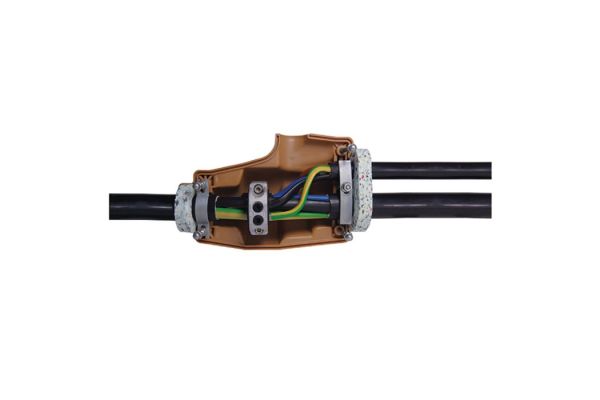

Giunto di derivazione
con scaricatore per cavi polimeric e cavi isolati con carta impregnat
N. art.
329587
| Gruppo di prodotti | P...GG |
|---|---|
| Descrizione principale | Giunto di derivazione |
| Descrizione aggiuntiva | con scaricatore per cavi polimeric e cavi isolati con carta impregnat |
| Descrizione della famiglia | Utilizzabile universalmente per la derivazione di cavi con isolamento in PVC, PE, XLPE e carta (p. es. N(A)YY, N(A)KBA, GN-CLN, TT), con o senza conduttore concentrico e cavi isolati in carta. Con resina colata PUR GG resistente all'idrolisi. Adatto per morsetti di derivazione per cavi su conduttori di rame e alluminio. |
| Accessorio opzionale | Per la taglia 2…4 morsetto di derivazione KP (vedi Tecnologia di connessione), Per la taglia 5…7 morsetto di derivazione HE 1/70/150 (vedi Tecnologia di connessione), Detergente UNIVERSAL CLEANER 121 (vedi Accessori) |
| Proprietà | Design compatto, Scaricatore integrato, Involucri di plastica di alta qualità, color marrone e resistenti agli urti, Resistente agli agenti chimici, Stabilizzato contro i raggi UV, Resistente agli alcalini terrosi, A tenuta stagna longitudinale e trasversale, Alti valori di isolamento elettrico, Alta resistenza meccanica, Pronto per applicazioni immediate, Montaggio rapido, facile e sicuro, Grande apertura di riempimento per facilitare la colata, Scaricatore integrato |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi |
| Livelli di tensione | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Norme di prova | EN 50393 |
| Lunghezza L | 240 mm |
| Altezza H | 127 mm |
| Diametro D | 90 mm |
| Diametro cavo cavo principale min | 13 mm |
| Diametro cavo cavo principale max | 25 mm |
| Diametro cavo cavo di derivazione min | 13 mm |
| Diametro cavo cavo di derivazione max | 25 mm |
| Sezione nominale Cavo principale Cavo polimerico non armato per conduttore 4x min | 2,5 mm² |
| Sezione nominale Cavo principale Cavo polimerico non armato per conduttore 4x max | 16 mm² |
| Sezione nominale Cavo di derivazione Cavo polimerico non armato per conduttore 4x min | 2,5 mm² |
| Sezione nominale Cavo di derivazione Cavo polimerico non armato per conduttore 4x max | 16 mm² |
| Ambito di consegna | Guarnizioni, Resina colata PUR GG resistente all'idrolisi, Contiene il volume appropriato pronto per la mescola in una sacca di miscelazione a due scomparti, Involucro di plastica con scaricatore integrato, Viti a testa esagonale e dadi, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata | 24 Mesi | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39095090 | ||
| EAN/GTIN | 4010311162713 | ||
| Tipo di imballaggio | Pezzo | Scatola | Pallet EUR |
| Quantità di contenuto | 1 | 1 | 50 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 366 | 366 | 1200 |
| Larghezza (mm) | 226 | 226 | 800 |
| Altezza (mm) | 177 | 177 | 1130 |
| Peso netto (kg) | 2,057 | 2,057 | 102,85 |
| Peso lordo (kg) | 2,057 | 2,057 | 131,85 |
