CHESK-F 24kV 50-150

Terminale unipolare termorestringente per esterno
con capicorda a vite per cavi unipolari polimerici
N. art.
309546
Richiesta
Aggiungi alla lista desideri

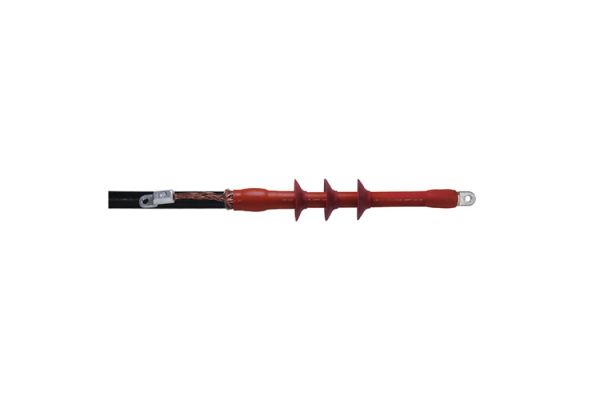

main product photo
Maggiori Informazioni
Gruppo di prodotti CHESK-F
Gruppo di prodotti CHESK-F
Descrizione principale Terminale unipolare termorestringente per esterno
Descrizione aggiuntiva con capicorda a vite per cavi unipolari polimerici
Descrizione della famiglia Le terminazioni ibride CHESK-F sono adatte per tutti i cavi di plastica unipolari (PVC, PE, VPE, EPR) con strati conduttivi (grafitato, rimovibile o spellabile) e realizzazioni della schermatura (in filo di rame o a nastro) di tipo diverso. Con capicorda a vite per conduttore principale e schermatura in filo di rame.
Note Utilizzabile anche per cavi Um = 7,2 kV, in questo caso verificare il diametro minimo sull'isolamento del cavo.
Accessorio opzionale Kit di messa a terra EGA per cavi con schermo a nastro (vedi Tecniologia di connessione)
Proprietà Controllo sicuro del campo in tutte le condizioni di applicazione grazie agli elementi per il controllo di campo in silicone ad elasticità permanente., Combinazione di componenti slip-on e termorestringenti, Grandi sezioni, Montaggio rapido, facile e sicuro, Pronto per applicazioni immediate
Applicazioni Esterno
Maggiori Informazioni
Livelli di tensione U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV
Norme di prova CENELEC HD 629.1
Lunghezza L 500 mm
Diameter over core insulation after removal of the outer conductive layer min 17,3 mm
Number of sheds per phase 3 Pezzi
Diameter shed 85 mm
Nominal cross section 24 kV min 50 mm²
Nominal cross section 24 kV max 150 mm²
Maggiori Informazioni
Ambito di consegna Guaina termorestringente resistente alla corrente di dispersione, Elementi in silicone per controllo di campo, Schermature di silicone, Capicorda a vite, 1 Kit per 3 fasi, Nastro sigillante, Materiale di montaggio, Istruzioni di montaggio
Durata testi aggiuntivi Durata di conservazione illimitata
Paese d'origine Deutschland
Numero di tariffa doganale 85469090
EAN/GTIN 4010311160917
Quantità alternativa 1 1 1
Alternativa unità di misura Pezzo Scatolone Pallet EW
Quantità base 1 1 42
Base unità di misura testo Pezzo Pezzo Pezzo
Lunghezza (mm) 728 728 1200
Larghezza (mm) 168 168 800
Altezza (mm) 160 160 1130
Peso netto (kg) 1,82 1,82 76,44
Peso lordo (kg) 1,82 1,82 94,64
