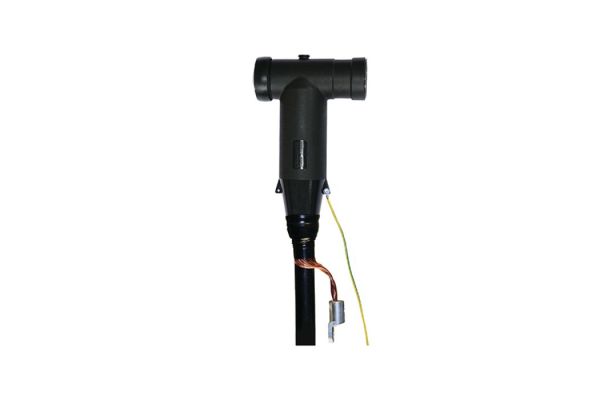

CTS 1250A 36kV 400-630 EGA M12 KS
Terminale sconnettibile a squadra
per cavi polimerici per coni esterni interfaccia tipo C
N. art.
309284
Gruppo di prodotti | CTS 1250A |
---|---|
Gruppo di prodotti | CTS 1250A |
Descrizione principale | Terminale sconnettibile a squadra |
Descrizione aggiuntiva | per cavi polimerici per coni esterni interfaccia tipo C |
Descrizione della famiglia | I terminali a vite sconnettibili Cellplux CTS sono adatti per collegare tutti i cavi unipolari isolati in plastica (PE, XLPE, EPR) con diversi strati conduttivi (grafitati, rimovibili o spellabili) e con diversi tipi di schermatura (in filo o a nastro) a quadri elettrici e trasformatori per una tensione di rete massima fino a 36 kV con terminali sconnettibili per sistemi a cono esterno di tipo C secondo EN 50180 e EN 50181. |
Note | Terminali sconnettibili per sezioni alternative e per conduttori di classe 5 su richiesta |
Accessorio opzionale | Kit di messa a terra EGA per cavi con schermo a nastro (vedi Tecniologia di connessione) |
Proprietà | Con punto di misurazione capacitivo per il controllo della tensione, Testato di serie, Protetto da contatto grazie allo strato conduttivo esterno in EPDM conduttivo, Test di isolamento del cavo possibile in condizione inserita, Per entrambi i conduttori Cu e AI, Montaggio rapido, facile e sicuro, Vasta gamma di applicazioni grazie al capocorda a vite integrato |
Applicazioni | Interno, Esterno |
Livelli di tensione | U0/U (Um) 12/20 (24) kV - 19/33 (36) kV |
---|---|
Norme di prova | CENELEC HD 629.1 |
Lunghezza L | 205 mm |
Larghezza B | 87 mm |
Altezza H | 310 mm |
Diameter over core insulation after removal of the outer conductive layer min | 39,1 mm |
Nominal cross section 24 kV min | 630 mm² |
Nominal cross section 24 kV max | 630 mm² |
Nominal cross section 36 kV min | 400 mm² |
Nominal cross section 36 kV max | 630 mm² |
Ambito di consegna | Set di 3 connettori, Elementi in silicone per controllo di campo, Kit per messa a terra, Materiale di montaggio, Capicorda a vite per conduttore principale, Capocorda a vite per schermatura, Istruzioni di montaggio | ||
---|---|---|---|
Durata testi aggiuntivi | Durata di conservazione illimitata | ||
Paese d'origine | Deutschland | ||
Numero di tariffa doganale | 85479000 | ||
EAN/GTIN | 4010311158242 | ||
Quantità alternativa | 1 | 1 | 1 |
Alternativa unità di misura | Pezzo | Scatolone | Pallet EW |
Quantità base | 1 | 1 | 32 |
Base unità di misura testo | Pezzo | Pezzo | Pezzo |
Lunghezza (mm) | 369 | 369 | 1200 |
Larghezza (mm) | 279 | 279 | 800 |
Altezza (mm) | 217 | 217 | 1130 |
Peso netto (kg) | 9,882 | 9,882 | 316,224 |
Peso lordo (kg) | 9,882 | 9,882 | 334,424 |
