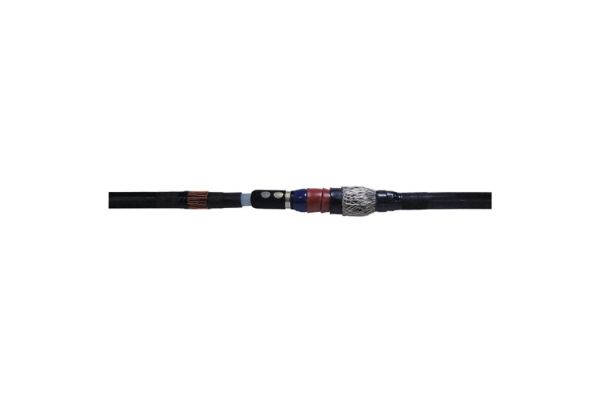

CHMSV 36kV 50-150
Giunto diritto unipolare
con connettori a vite per cavi unipolari polimerici
N. art.
258144
| Gruppo di prodotti | CHMSV |
|---|---|
| Descrizione principale | Giunto diritto unipolare |
| Descrizione aggiuntiva | con connettori a vite per cavi unipolari polimerici |
| Descrizione della famiglia | I giunti diritti ibridi CHMSV sono adatti per tutti i cavi di plastica unipolari (PVC, PE, VPE, EPR). Permettono il collegamento di cavi con sezioni e materiali conduttivi diversi, anche con strutture di cavi di tipo differente rispetto allo strato conduttivo (grafitato, rimovibile o spellabile) e alla realizzazione della schermatura (in filo di rame o a nastro). Con connettore a vite. |
| Note | Utilizzabile anche per cavi Um = 7,2 kV, in questo caso verificare il diametro minimo sull'isolamento del cavo., Giunti diritti di collegamento con sezioni maggiori su richiesta. |
| Proprietà | Controllo di campo sicuro grazie agli elementi per il controllo di campo in silicone a elasticità permanente, Per entrambi i conduttori Cu e AI, Per tutti i cavi con filo di rame o schermatura a nastro, Grandi sezioni di cavi e conduttori, Montaggio rapido, facile e sicuro, Pronto per applicazioni immediate, Vasta gamma di applicazioni grazie al connettore a vite integrato |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi, Condotto |
| Livelli di tensione | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Norme di prova | CENELEC HD 629.1 |
| Lunghezza L | 600 mm |
| Diametro isolamento conductor dopo la rimozione dello strato conduttivo esterno min | 20,9 mm |
| Sezione nominale 36 kV min | 50 mm² |
| Sezione nominale 36 kV max | 150 mm² |
| Ambito di consegna | Guaine isolanti termorestringenti a parete spessa, Guaine isolanti termorestringenti a parete spessa con adesivo termoplastico, Elementi in silicone per controllo di campo, Tubo a treccia di rame, Molle a rotolo, Connettore a vite innovativo con rivestimento conduttivo, Nastro di riempimento blu per controllo di campo, Materiale di montaggio, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata testi aggiuntivi | Durata di conservazione illimitata | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39269097 | ||
| EAN/GTIN | 4010311139791 | ||
| Tipo di imballaggio | Pezzo | Scatolone | Pallet EW |
| Quantità di contenuto | 1 | 1 | 42 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 729 | 729 | 1200 |
| Larghezza (mm) | 181 | 181 | 800 |
| Altezza (mm) | 157 | 157 | 1130 |
| Peso netto (kg) | 1,403 | 1,403 | 58,926 |
| Peso lordo (kg) | 1,403 | 1,403 | 77,126 |
