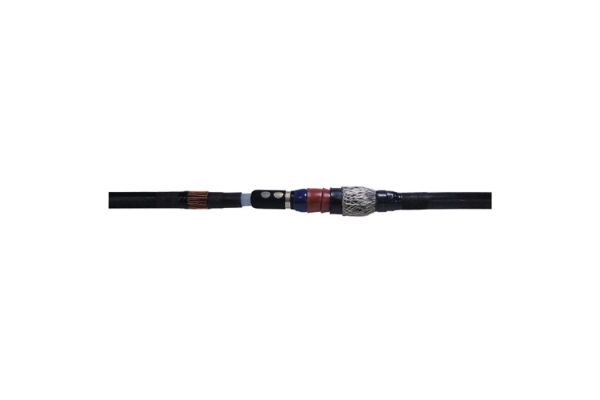

CHMSV 12kV 95-240

Giunto diritto unipolare
con connettori a vite per cavi unipolari polimerici
N. art.
258132
Maggiori Informazioni
Gruppo di prodotti CHMSV
Descrizione principale Giunto diritto unipolare
Descrizione aggiuntiva con connettori a vite per cavi unipolari polimerici
Descrizione della famiglia I giunti diritti ibridi CHMSV sono adatti per tutti i cavi di plastica unipolari (PVC, PE, VPE, EPR). Permettono il collegamento di cavi con sezioni e materiali conduttivi diversi, anche con strutture di cavi di tipo differente rispetto allo strato conduttivo (grafitato, rimovibile o spellabile) e alla realizzazione della schermatura (in filo di rame o a nastro). Con connettore a vite.
Note Utilizzabile anche per cavi Um = 7,2 kV, in questo caso verificare il diametro minimo sull'isolamento del cavo., Giunti diritti di collegamento con sezioni maggiori su richiesta.
Proprietà  Controllo di campo sicuro grazie agli elementi per il controllo di campo in silicone a elasticità permanente, Per entrambi i conduttori Cu e AI, Per tutti i cavi con filo di rame o schermatura a nastro, Grandi sezioni di cavi e conduttori, Montaggio rapido, facile e sicuro, Pronto per applicazioni immediate, Vasta gamma di applicazioni grazie al connettore a vite integrato
Applicazioni Interno, Esterno, Terra, Acqua, Canaline portacavi, Condotto
Maggiori Informazioni
Livelli di tensione U0/U (Um) 6/10 (12) kV - 6,35/11 (12) kV
Norme di prova CENELEC HD 629.1
Lunghezza L 600 mm
Diametro isolamento conductor dopo la rimozione dello strato conduttivo esterno min 17,3 mm
Sezione nominale 12 kV min 95 mm²
Sezione nominale 12 kV max 240 mm²
Maggiori Informazioni
Ambito di consegna Guaine isolanti termorestringenti a parete spessa, Guaine isolanti termorestringenti a parete spessa con adesivo termoplastico, Elementi in silicone per controllo di campo, Tubo a treccia di rame, Molle a rotolo, Connettore a vite innovativo con rivestimento conduttivo, Nastro di riempimento blu per controllo di campo, Materiale di montaggio, Istruzioni di montaggio
Durata testi aggiuntivi Durata di conservazione illimitata
Paese d'origine Deutschland
Numero di tariffa doganale 39269097
EAN/GTIN 4010311139685
Tipo di imballaggio Pezzo Scatolone Pallet EUR
Quantità di contenuto 1 1 42
Unità di misura testo Pezzo Pezzo Pezzo
Lunghezza (mm) 732 732 1200
Larghezza (mm) 165 165 800
Altezza (mm) 157 157 1130
Peso netto (kg) 1,449 1,449 60,858
Peso lordo (kg) 1,449 1,449 89,858
