CTKS 630A 24kV 25-70 EGA

Terminale sconnettibile a squadra per l’accoppiamento
per cavi polimerici per terminali tipo CTS 630 A
N. art.
256838
Richiesta
Aggiungi alla lista desideri

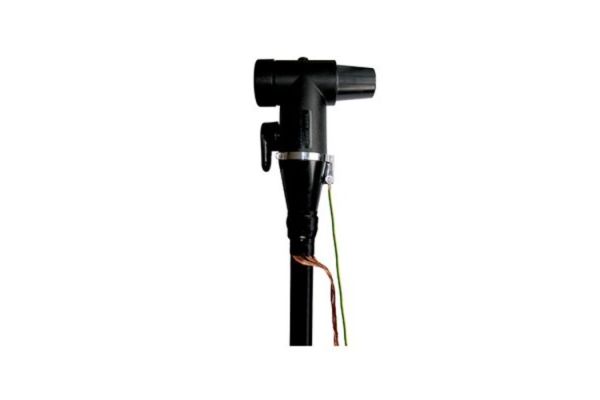

main product photo
Maggiori Informazioni
Gruppo di prodotti CTKS 630A
Gruppo di prodotti CTKS 630A
Descrizione principale Terminale sconnettibile a squadra per l’accoppiamento
Descrizione aggiuntiva per cavi polimerici per terminali tipo CTS 630 A
Descrizione della famiglia I terminali accoppiatori sconnettibili Cellplux CTKS sono adatti per il collegamento posteriore di tutti i cavi unipolari isolati in plastica VPE, (H)EPR) con diversi strati conduttivi (grafitati, rimovibili o spellabili) e con diversi tipi di schermatura (in filo o a nastro) ai terminali sconnettibili Cellplux tipo CTS.
Note Terminali sconnettibili per sezioni alternative e per conduttori di classe 5 su richiesta
Accessorio opzionale Kit di messa a terra EGA per cavi con schermo a nastro (vedi Tecniologia di connessione)
Proprietà Con punto di misurazione capacitivo per il controllo della tensione, Adatto a vari sensori di tensione a cono, Protetto da contatto grazie allo strato conduttivo esterno in EPDM conduttivo, Test di routine (test AC, test di scarica parziale, controllo radiografico), Test di isolamento del cavo possibile in condizione inserita, Per entrambi i conduttori Cu e AI, Montaggio rapido, facile e sicuro, Vasta gamma di applicazioni grazie al capocorda a vite integrato
Applicazioni Interno, Esterno
Maggiori Informazioni
Livelli di tensione U0/U (Um) 6/10 (12) kV - 19/33 (36) kV
Livelli di tensione U0/U (Um) 6/10 (12) kV - 12,7/22 (24) kV
Norme di prova CENELEC HD 629.1
Lunghezza L 290 mm
Larghezza B 74 mm
Altezza H 250 mm
Diameter over core insulation after removal of the outer conductive layer min 14,7 mm
Nominal cross section 12 kV min 50 mm²
Nominal cross section 12 kV max 95 mm²
Nominal cross section 17,5 kV min 25 mm²
Nominal cross section 17,5 kV max 95 mm²
Nominal cross section 24 kV min 25 mm²
Nominal cross section 24 kV max 70 mm²
Maggiori Informazioni
Ambito di consegna Set di 3 elementi di connessione, Elementi in silicone per controllo di campo, Kit per messa a terra, Capicorda a vite per conduttore principale, Materiale di montaggio, Istruzioni di montaggio
Durata testi aggiuntivi Durata di conservazione illimitata
Temperatura di stoccaggio min 0 °C
Temperatura di stoccaggio max 50 °C
Paese d'origine Deutschland
Numero di tariffa doganale 85479000
EAN/GTIN 4010311138909
Quantità alternativa 1 1 1
Alternativa unità di misura Pezzo Scatolone Pallet EW
Quantità base 1 1 32
Base unità di misura testo Pezzo Pezzo Pezzo
Lunghezza (mm) 379 379 1200
Larghezza (mm) 289 289 800
Altezza (mm) 235 235 1130
Peso netto (kg) 7,384 7,384 236,288
Peso lordo (kg) 7,384 7,384 254,488
