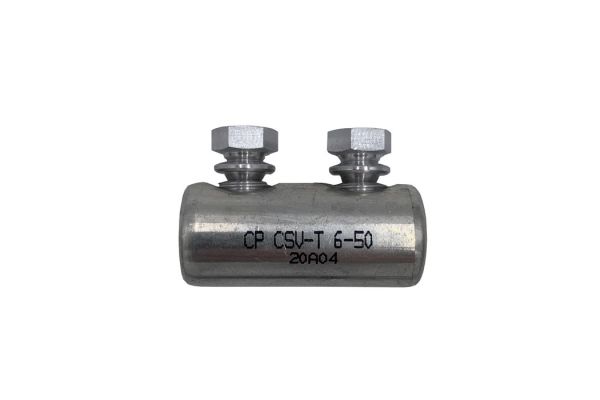

CSV-T 6-50
Connettore a vite per Cu e AI
sigillato longitudinalmente con separatore per bassa tensione
N. art.
255406
| Gruppo di prodotti | CSV-T |
|---|---|
| Descrizione principale | Connettore a vite per Cu e AI |
| Descrizione aggiuntiva | sigillato longitudinalmente con separatore per bassa tensione |
| Descrizione della famiglia | Connettore a vite per conduttori in alluminio e rame RM/SM/RE/SE, adatto per giunti diritti e di transizione. |
| Note | Per l'installazione si raccomanda il supporto BBC Cellpack (vedere accessori). |
| Applicazioni | Per il collegamento di conduttori RM/SM (classe 2), RE/SE (classe 1) secondo DIN EN/IEC 60228 (VDE 0295) |
| Norme di prova | IEC 61238-1 |
|---|---|
| Materiali | Alluminio stagnato |
| Sezione nominale RM min | 6 mm² |
| Sezione nominale RM max | 50 mm² |
| Sezione nominale SM min | 6 mm² |
| Sezione nominale SM max | 50 mm² |
| Sezione nominale SE min | 6 mm² |
| Sezione nominale SE max | 50 mm² |
| Sezione nominale RE min | 6 mm² |
| Sezione nominale RE max | 50 mm² |
| Lunghezza L | 40 mm |
| Lunghezza L1 | 18,5 mm |
| Diametro D1 | 9 mm |
| Diametro D2 | 11 mm |
| Diametro D3 | 18 mm |
| Numero di viti | 2 Pezzi |
| Ambito di consegna | Connettore a vite, Istruzioni di montaggio | |||
|---|---|---|---|---|
| Paese d'origine | Spanien | |||
| Numero di tariffa doganale | 85369010 | |||
| EAN/GTIN | 4010311137612 | |||
| Tipo di imballaggio | Pezzo | Sacchetto1 | Scatolone | Pallet EW |
| Quantità di contenuto | 1 | 1 | 100 | 3600 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 107 | 107 | 420 | 1200 |
| Larghezza (mm) | 75 | 75 | 250 | 800 |
| Altezza (mm) | 17 | 17 | 140 | 1130 |
| Peso netto (kg) | 0,029 | 0,029 | 2,9 | 104,4 |
| Peso lordo (kg) | 0,029 | 0,029 | 3,2 | 122,6 |
