AS-2/CHE/CHESK
Kit di triforcazione per CHE, CHESK e CTS, CTKS
per cavi tripolari polimerici fino a 36 kV
N. art.
253902
| Gruppo di prodotti | Kit di triforcazione |
|---|---|
| Gruppo di prodotti | Kit di triforcazione |
| Descrizione principale | Kit di triforcazione per CHE, CHESK e CTS, CTKS |
| Descrizione aggiuntiva | per cavi tripolari polimerici fino a 36 kV |
| Descrizione della famiglia | Kit di triforcazione consente l'installazione di prodotti progettati per cavo unipolare su cavi tripolari, adatti a diversi tipi di cavi. |
| Proprietà | Montaggio rapido, facile e sicuro, Ottime proprietà elettriche, Alta resistenza meccanica |
| Applicazioni | Interno/Esterno, Protezione da polvere e umidità |
| Livelli di tensione | U0/U (Um) 6/10 (12) kV - 19/33 (36) kV |
|---|---|
| Applicable for | CHE-I, CHESK-I 12 kV |
| Nominal cross section 12 kV min | 95 mm² |
| Nominal cross section 12 kV max | 240 mm² |
| Diameter over core insulation after removal of the outer conductive layer min | 17,3 mm |
| Applicable for | CHE-F 12 kV |
| Nominal cross section 12 kV min | 150 mm² |
| Nominal cross section 12 kV max | 400 mm² |
| Diameter over core insulation after removal of the outer conductive layer min | 19,9 mm |
| Applicable for | CHESK-I 24 kV |
| Nominal cross section 24 kV min | 25 mm² |
| Nominal cross section 24 kV max | 150 mm² |
| Diameter over core insulation after removal of the outer conductive layer min | 17,3 mm |
| Applicable for | CHESK-F 24 kV |
| Nominal cross section 24 kV min | 95 mm² |
| Nominal cross section 24 kV max | 240 mm² |
| Diameter over core insulation after removal of the outer conductive layer min | 19,9 mm |
| Applicable for | CHE-I, CHE-F 24 kV |
| Nominal cross section 24 kV min | 25 mm² |
| Nominal cross section 24 kV max | 150 mm² |
| Diameter over core insulation after removal of the outer conductive layer min | 17,3 mm |
| Applicable for | CHE-I, CHE-F 24 kV |
| Nominal cross section 24 kV min | 70 mm² |
| Nominal cross section 24 kV max | 240 mm² |
| Diameter over core insulation after removal of the outer conductive layer min | 19,9 mm |
| Applicable for | CHE-I, CHE-F 24 kV |
| Nominal cross section 24 kV min | 120 mm² |
| Nominal cross section 24 kV max | 300 mm² |
| Diameter over core insulation after removal of the outer conductive layer min | 23,1 mm |
| Applicable for | CHESK-I 36 kV |
| Nominal cross section 36 kV min | 16 mm² |
| Nominal cross section 36 kV max | 95 mm² |
| Diameter over core insulation after removal of the outer conductive layer min | 19,9 mm |
| Applicable for | CHESK-F 36 kV |
| Nominal cross section 36 kV min | 50 mm² |
| Nominal cross section 36 kV max | 240 mm² |
| Diameter over core insulation after removal of the outer conductive layer min | 23,1 mm |
| Applicable for | CHE-I, CHE-F 36 kV |
| Nominal cross section 36 kV min | 35 mm² |
| Nominal cross section 36 kV max | 70 mm² |
| Diameter over core insulation after removal of the outer conductive layer min | 19,9 mm |
| Applicable for | CHE-I, CHE-F 36 kV |
| Nominal cross section 36 kV min | 50 mm² |
| Nominal cross section 36 kV max | 150 mm² |
| Diameter over core insulation after removal of the outer conductive layer min | 23,1 mm |
| Applicable for | CHE-I, CHE-F 36 kV |
| Nominal cross section 36 kV min | 150 mm² |
| Nominal cross section 36 kV max | 240 mm² |
| Diameter over core insulation after removal of the outer conductive layer min | 27,3 mm |

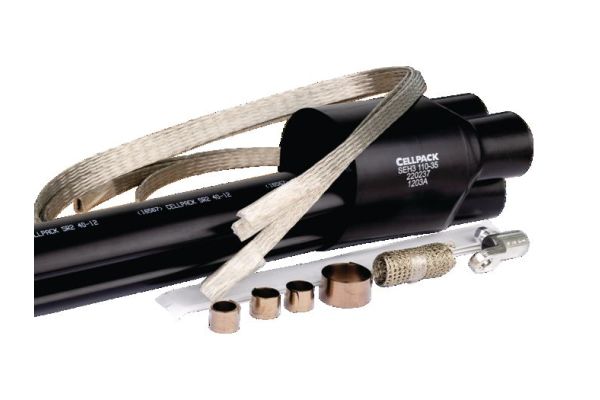

| Ambito di consegna | Guaine termorestringenti, Terminazione, Nastro mastice, Tubo a treccia di rame, Capocorda a vite, Materiale di montaggio, Istruzioni di montaggio | |
|---|---|---|
| Durata testi aggiuntivi | Durata di conservazione illimitata | |
| Paese d'origine | Deutschland | |
| Numero di tariffa doganale | 39173900 | |
| EAN/GTIN | 4010311136295 | |
| Quantità alternativa | 1 | 1 |
| Alternativa unità di misura | Pezzo | Sacchetto1 |
| Quantità base | 1 | 1 |
| Base unità di misura testo | Pezzo | Pezzo |
| Lunghezza (mm) | 1081 | 1081 |
| Larghezza (mm) | 283 | 283 |
| Altezza (mm) | 115 | 115 |
| Peso netto (kg) | 1,59 | 1,59 |
| Peso lordo (kg) | 1,59 | 1,59 |
