CWS 400A 24kV 95-240 EGA

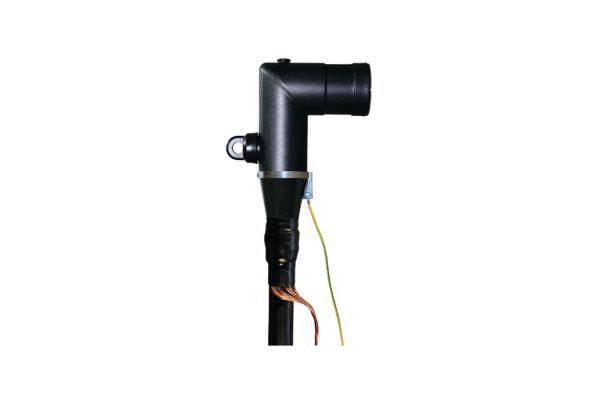

Terminale sconnettibile a squadra
per cavi polimerici per coni esterni interfaccia tipo B
N. art.
246176
Maggiori Informazioni
Gruppo di prodotti CWS 400A
Descrizione principale Terminale sconnettibile a squadra
Descrizione aggiuntiva per cavi polimerici per coni esterni interfaccia tipo B
Descrizione della famiglia I terminali angolari sconnettibili Cellplux CWS sono adatti per collegare tutti i cavi unipolari isolati in plastica (VPE, (H)EPR) con diversi strati conduttivi (grafitati, rimovibili o spellabili) e con diversi tipi di schermatura (in filo o a nastro) a quadri elettrici e trasformatori per una tensione di rete massima fino a 36 kV con terminali sconnettibili per sistemi a cono esterno di tipo B secondo EN 50180 e EN 50181.
Note Terminali sconnettibili per sezioni alternative e per conduttori di classe 5 su richiesta
Accessorio opzionale Kit di messa a terra EGA per cavi con schermo a nastro (vedi Tecniologia di connessione)
Proprietà Con punto di misurazione capacitivo per il controllo della tensione, Adatto a vari sensori di tensione a cono, Test di routine (test AC, test di scarica parziale, controllo radiografico), Protetto da contatto grazie allo strato conduttivo esterno in EPDM conduttivo, Test di isolamento del cavo possibile in condizione inserita, Per entrambi i conduttori Cu e AI, Montaggio rapido, facile e sicuro, Vasta gamma di applicazioni grazie al capocorda a vite integrato
Applicazioni Interno, Esterno
Maggiori Informazioni
Livelli di tensione U0/U (Um) 6/10 (12) kV - 19/33 (36) kV
Livelli di tensione U0/U (Um) 6/10 (12) kV - 12,7/22 (24) kV
Norme di prova CENELEC HD 629.1
Lunghezza L 215 mm
Larghezza B 107 mm
Altezza H 250 mm
Diameter over core insulation after removal of the outer conductive layer min 22 mm
Nominal cross section 12 kV min 150 mm²
Nominal cross section 12 kV max 240 mm²
Nominal cross section 17,5 kV min 120 mm²
Nominal cross section 17,5 kV max 240 mm²
Nominal cross section 24 kV min 95 mm²
Nominal cross section 24 kV max 240 mm²
Maggiori Informazioni
Ambito di consegna Set di 3 connettori, Elementi in silicone per controllo di campo, Kit per messa a terra, Capicorda a vite per conduttore principale, Materiale di montaggio, Istruzioni di montaggio
Durata testi aggiuntivi Durata di conservazione illimitata
Temperatura di stoccaggio min 0 °C
Temperatura di stoccaggio max 50 °C
Paese d'origine Deutschland
Numero di tariffa doganale 85479000
EAN/GTIN 4010311130576
Quantità alternativa 1 1 1
Alternativa unità di misura Pezzo Scatolone Pallet EW
Quantità base 1 1 32
Base unità di misura testo Pezzo Pezzo Pezzo
Lunghezza (mm) 379 379 1200
Larghezza (mm) 291 291 800
Altezza (mm) 240 240 1130
Peso netto (kg) 5,494 5,494 175,808
Peso lordo (kg) 5,494 5,494 194,008
