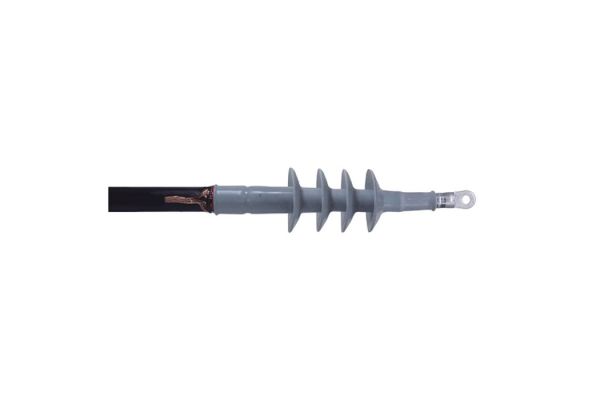

CAE-F 36kV 50-240
Terminale unipolare siliconico per esterno
per cavi unipolari polimerici
N. art.
199198
| Gruppo di prodotti | CAE-F |
|---|---|
| Descrizione principale | Terminale unipolare siliconico per esterno |
| Descrizione aggiuntiva | per cavi unipolari polimerici |
| Descrizione della famiglia | Le terminazioni Contrax CAE-F sono adatte per tutti i cavi di plastica unipolari (PVC, PE, VPE, EPR) con strati conduttivi (grafitato, rimovibile o spellabile) e realizzazioni della schermatura (in filo o a nastro) di tipo diverso. Adatte per capicorda a compressione. |
| Note | Utilizzabile anche per cavi Um = 7,2 kV, in questo caso verificare il diametro minimo sull'isolamento del cavo. |
| Accessorio opzionale | Kit di messa a terra EGA per cavi con schermo a nastro (vedi Tecniologia di connessione), Capocorda a compressione (vedi Tecnologia di connessione) |
| Proprietà | Montaggio rapido, facile e sicuro grazie ai componenti slip-on in silicone, Grandi sezioni, Pronto per applicazioni immediate |
| Applicazioni | Esterno |
| Livelli di tensione | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Norme di prova | CENELEC HD 629.1 |
| Lunghezza L | 440 mm |
| Diametro isolamento conductor dopo la rimozione dello strato conduttivo esterno min | 23,1 mm |
| Numero di schermi per fase | 5 Pezzi |
| Diametro schermo | 93 mm |
| Sezione nominale 36 kV min | 50 mm² |
| Sezione nominale 36 kV max | 240 mm² |
| Ambito di consegna | 3 Terminazioni in silicone slip-on da 1 pezzo con controllo di campo integrato, Guaina di silicone, Nastro sigillante, Materiale di montaggio, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata testi aggiuntivi | Durata di conservazione illimitata | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 85469090 | ||
| EAN/GTIN | 4010311054865 | ||
| Tipo di imballaggio | Pezzo | Scatolone | Pallet EW |
| Quantità di contenuto | 1 | 1 | 30 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 486 | 486 | 1200 |
| Larghezza (mm) | 254 | 254 | 800 |
| Altezza (mm) | 197 | 197 | 1130 |
| Peso netto (kg) | 1,393 | 1,393 | 41,79 |
| Peso lordo (kg) | 1,393 | 1,393 | 59,99 |
