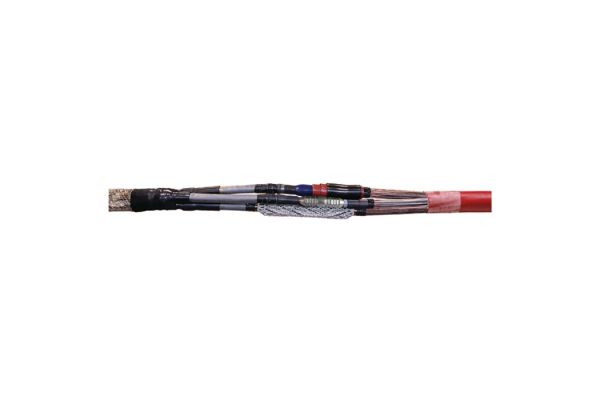

CHMP(3Pb)3 24kV 16-25
Giunto di transizione
tra cavi tripolari sotto piombo armati su cavi tripolari polimerici
N. art.
197641
| Gruppo di prodotti | CHMP(3Pb)3 |
|---|---|
| Gruppo di prodotti | CHMP(3Pb)3 |
| Descrizione principale | Giunto di transizione |
| Descrizione aggiuntiva | tra cavi tripolari sotto piombo armati su cavi tripolari polimerici |
| Descrizione della famiglia | I giunti di transizione ibridi CHMP(3Pb)-1 per la transizione a tre cavi di plastica unipolari sono adatti per tutti e 3 i cavi sotto piombo fino a 36 kV. Il campo di applicazione può essere esteso verso il basso utilizzando gli appositi kit di imbottitura per il cavo in carta. Adatti per connettori a compressione. |
| Accessorio opzionale | Connettori a compressione (vedi Tecnologia di connessione) |
| Proprietà | Controllo di campo sicuro grazie agli elementi per il controllo di campo in silicone a elasticità permanente, Grandi sezioni, Montaggio rapido, facile e sicuro, Pronto per applicazioni immediate |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi, Condotto |
| Livelli di tensione | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Norme di prova | DIN VDE 0278-629-2 |
| Diameter Connector 24kV max | 20 mm |
| Length Connector 24kV max | 100 mm |
| Lunghezza L | 1400 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 12,6 mm |
| Nominal cross section 24 kV min | 16 mm² |
| Nominal cross section 24 kV max | 25 mm² |
| Ambito di consegna | Terminazione, Guaine isolanti termorestringenti a parete spessa con adesivo termoplastico, Tubo a tenuta di olio, Elementi in silicone per controllo di campo, Fune di guardia, Guaine termorestringenti, Nastro treccia di rame, Materiale di montaggio, Molla a rotolo, Nastro di riempimento blu per controllo di campo, Nastro sigillante, Rivestimento antincendio, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata testi aggiuntivi | Durata di conservazione illimitata | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39269097 | ||
| EAN/GTIN | 4010311051789 | ||
| Quantità alternativa | 1 | 1 | 1 |
| Alternativa unità di misura | Pezzo | Scatolone | Pallet EW |
| Quantità base | 1 | 1 | 12 |
| Base unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 1283 | 1283 | 1200 |
| Larghezza (mm) | 363 | 363 | 800 |
| Altezza (mm) | 191 | 191 | 1480 |
| Peso netto (kg) | 5,428 | 5,428 | 65,136 |
| Peso lordo (kg) | 5,428 | 5,428 | 83,336 |
