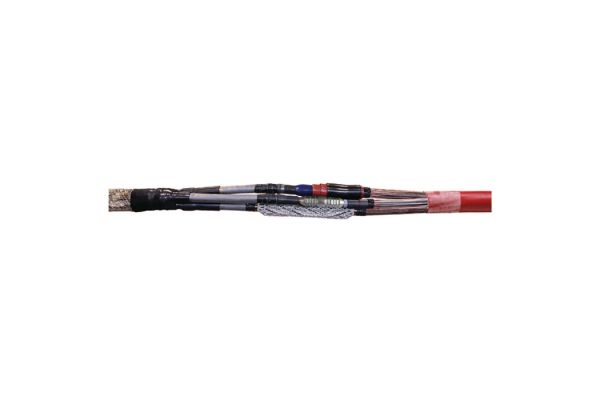

CHMP(3Pb)3 17kV 25-50
Giunto di transizione
tra cavi tripolari sotto piombo armati su cavi tripolari polimerici
N. art.
197638
| Descrizione principale | Giunto di transizione |
|---|---|
| Descrizione aggiuntiva | tra cavi tripolari sotto piombo armati su cavi tripolari polimerici |
| Descrizione della famiglia | I giunti di transizione ibridi CHMP(3Pb)-1 per la transizione a tre cavi di plastica unipolari sono adatti per tutti e 3 i cavi sotto piombo fino a 36 kV. Il campo di applicazione può essere esteso verso il basso utilizzando gli appositi kit di imbottitura per il cavo in carta. Adatti per connettori a compressione. |
| Accessorio opzionale | Connettori a compressione (vedi Tecnologia di connessione) |
| Proprietà | Controllo di campo sicuro grazie agli elementi per il controllo di campo in silicone a elasticità permanente, Grandi sezioni, Montaggio rapido, facile e sicuro, Pronto per applicazioni immediate |
| Applicazioni | Ambiente interno, Esterno, Terra, Acqua, Canaline portacavi, Condotto |
| Livelli di tensione | U0/U (Um) 6/10 (12) kV - 8,7/15 (17,5) kV |
|---|---|
| Norme di prova | DIN VDE 0278-629-2 |
| Diametro Connettore 12kV max | 25 mm |
| Diametro Connettore 17,5kV max | 20 mm |
| Lunghezza Connettore 12kV max | 110 mm |
| Lunghezza Connettore 17,5kV max | 110 mm |
| Lunghezza L | 1400 mm |
| Diametro isolamento conductor dopo la rimozione dello strato conduttivo esterno min | 12,6 mm |
| Sezione nominale 12 kV min | 50 mm² |
| Sezione nominale 12 kV max | 95 mm² |
| Sezione nominale 17,5 kV min | 25 mm² |
| Sezione nominale 17,5 kV max | 50 mm² |
| Ambito di consegna | Terminazione, Guaine isolanti termorestringenti a parete spessa con adesivo termoplastico, Tubo a tenuta di olio, Elementi in silicone per controllo di campo, Fune di guardia, Guaine termorestringenti, Nastro a treccia di rame, Materiale di montaggio, Molla a rotolo, Nastro di riempimento blu per controllo di campo, Nastro sigillante, Rivestimento antincendio, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata testi aggiuntivi | Durata di conservazione illimitata | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39269097 | ||
| EAN/GTIN | 4010311051758 | ||
| Tipo di imballaggio | Pezzo | Scatolone | Pallet EW |
| Quantità di contenuto | 1 | 1 | 12 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 1283 | 1283 | 1200 |
| Larghezza (mm) | 363 | 363 | 800 |
| Altezza (mm) | 191 | 191 | 1480 |
| Peso netto (kg) | 3,906 | 3,906 | 46,872 |
| Peso lordo (kg) | 5,137 | 5,137 | 65,072 |
