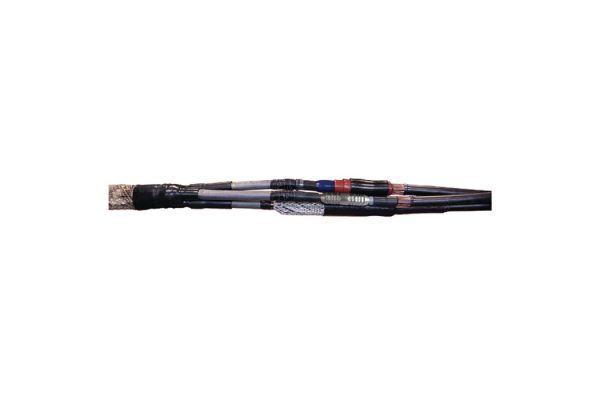

CHMP(3Pb)3-1 36kV 35-50
Giunto di transizione
tra cavi tripolari sotto piombo armati su tre cavi unipolari polimeric
N. art.
197635
| Gruppo di prodotti | CHMP(3Pb)3-1 |
|---|---|
| Descrizione principale | Giunto di transizione |
| Descrizione aggiuntiva | tra cavi tripolari sotto piombo armati su tre cavi unipolari polimeric |
| Descrizione della famiglia | I giunti di transizione ibridi CHMP(3Pb)3-1 per la transizione a tre cavi di plastica unipolari sono adatti per tutti e 3 i cavi sotto piombo fino a 36 kV. Il campo di applicazione può essere esteso verso il basso utilizzando gli appositi kit di imbottitura per il cavo in carta. Adatti per connettori a compressione. |
| Accessorio opzionale | Connettori a compressione (vedi Tecnologia di connessione) |
| Proprietà | Controllo di campo sicuro grazie agli elementi per il controllo di campo in silicone a elasticità permanente, Grandi sezioni, Montaggio rapido, facile e sicuro, Pronto per applicazioni immediate |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi, Condotto |
| Livelli di tensione | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Norme di prova | DIN VDE 0278-629-2 |
| Diametro Connettore 36kV max | 20 mm |
| Lunghezza Connettore 36kV max | 110 mm |
| Lunghezza L | 1200 mm |
| Diametro isolamento conductor dopo la rimozione dello strato conduttivo esterno min | 19,9 mm |
| Sezione nominale 36 kV min | 35 mm² |
| Sezione nominale 36 kV max | 50 mm² |
| Ambito di consegna | Terminazione, Guaine isolanti termorestringenti a parete spessa con adesivo termoplastico, Tubo a tenuta di olio, Elementi in silicone per controllo di campo, Fune di guardia, Guaine termorestringenti, Nastro treccia di rame, Materiale di montaggio, Molla a rotolo, Nastro di riempimento blu per controllo di campo, Nastro sigillante, Rivestimento antincendio, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata testi aggiuntivi | Durata di conservazione illimitata | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39269097 | ||
| EAN/GTIN | 4010311051727 | ||
| Tipo di imballaggio | Pezzo | Scatolone | Pallet EW |
| Quantità di contenuto | 1 | 1 | 12 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 865 | 865 | 1200 |
| Larghezza (mm) | 369 | 369 | 800 |
| Altezza (mm) | 170 | 170 | 1130 |
| Peso netto (kg) | 5,816 | 5,816 | 69,792 |
| Peso lordo (kg) | 5,816 | 5,816 | 87,992 |
