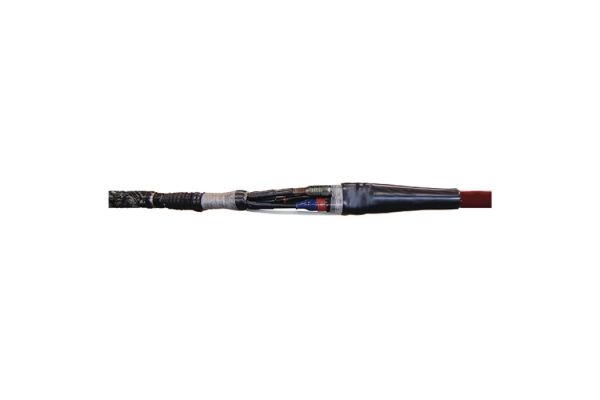

CHMPR3 17kV 240-400
Giunto di transizione
tra cavi cinturati/cavi di tipo H e cavi tripolari polimerici
N. art.
197620
| Gruppo di prodotti | CHMPR3 |
|---|---|
| Gruppo di prodotti | CHMPR3 |
| Descrizione principale | Giunto di transizione |
| Descrizione aggiuntiva | tra cavi cinturati/cavi di tipo H e cavi tripolari polimerici |
| Descrizione della famiglia | I giunti di transizione ibridi CHMPR3 per la transizione a un cavo di plastica tripolare sono adatti sia ai cavi con cintura isolante che ai cavi ad altissima tensione fino a 17,5 kV. Il campo di applicazione può essere esteso verso il basso utilizzando gli appositi kit di imbottitura per il cavo in carta. Adatti per connettori a compressione. |
| Note | Altri giunti di transizione su richiesta |
| Accessorio opzionale | Connettori a compressione (vedi Tecnologia di connessione) |
| Proprietà | Controllo di campo sicuro grazie agli elementi per il controllo di campo in silicone a elasticità permanente, Grandi sezioni, Montaggio rapido, facile e sicuro, Pronto per applicazioni immediate |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi, Condotto |
| Livelli di tensione | U0/U (Um) 6/10 (12) kV - 8,7/15 (17,5) kV |
|---|---|
| Norme di prova | DIN VDE 0278-629-2 |
| Diameter Connector 12kV max | 42 mm |
| Diameter Connector 17,5kV max | 42 mm |
| Length Connector 12kV max | 170 mm |
| Length Connector 17,5kV max | 170 mm |
| Lunghezza L | 1400 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 23,1 mm |
| Nominal cross section 12 kV min | 300 mm² |
| Nominal cross section 12 kV max | 400 mm² |
| Nominal cross section 17,5 kV min | 240 mm² |
| Nominal cross section 17,5 kV max | 400 mm² |
| Ambito di consegna | Terminazione, Guaine isolanti termorestringenti a parete spessa con adesivo termoplastico, Tubo a tenuta di olio, Elementi in silicone per controllo di campo, Fune di guardia, Guaine termorestringenti, Nastro treccia di rame, Materiale di montaggio, Molla a rotolo, Nastro di riempimento blu per controllo di campo, Nastro sigillante, Rivestimento antincendio, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata testi aggiuntivi | Durata di conservazione illimitata | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39269097 | ||
| EAN/GTIN | 4010311051574 | ||
| Quantità alternativa | 1 | 1 | 1 |
| Alternativa unità di misura | Pezzo | Scatolone | Pallet EW |
| Quantità base | 1 | 1 | 8 |
| Base unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 1112 | 1112 | 1200 |
| Larghezza (mm) | 322 | 322 | 800 |
| Altezza (mm) | 205 | 205 | 1480 |
| Peso netto (kg) | 6,377 | 6,377 | 51,016 |
| Peso lordo (kg) | 6,377 | 6,377 | 69,216 |
