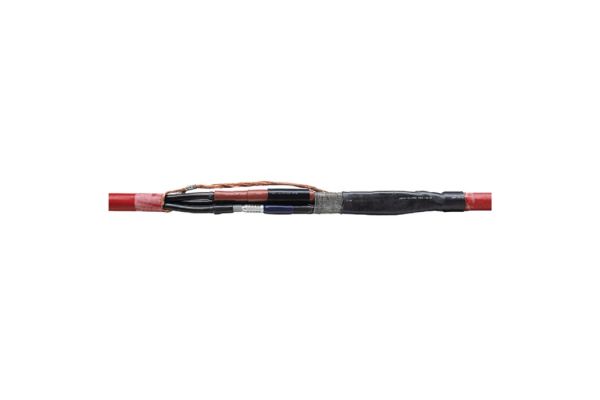

CHM3 24kV 150-300
Giunto diritto tripolare
per cavi tripolari polimerici
N. art.
194304
| Gruppo di prodotti | CHM3 |
|---|---|
| Descrizione principale | Giunto diritto tripolare |
| Descrizione aggiuntiva | per cavi tripolari polimerici |
| Descrizione della famiglia | I giunti diritti ibridi CHM3 sono adatti per tutti i cavi tripolari in plastica (PVC, PE, VPE, EPR). Permettono il collegamento di cavi con sezioni e materiali conduttivi diversi, anche con strutture di cavi di tipo diverso rispetto allo strato conduttivo (grafitato, rimovibile o spellabile) e alla realizzazione della schermatura (in filo di rame o a nastro). Adatti per connettori a compressione. |
| Note | Utilizzabile anche per cavi Um = 7,2 kV, in questo caso verificare il diametro minimo sull'isolamento del cavo., Giunti diritti di collegamento con sezioni maggiori su richiesta. |
| Accessorio opzionale | Connettori a compressione (vedi Tecnologia di connessione) |
| Proprietà | Controllo di campo sicuro grazie agli elementi per il controllo di campo in silicone a elasticità permanente, Per entrambi i conduttori Cu e AI, Grandi sezioni di cavi e conduttori, Montaggio rapido, facile e sicuro, Pronto per applicazioni immediate |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi, Condotto |
| Livelli di tensione | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Norme di prova | CENELEC HD 629.1 |
| Diametro Connettore 24kV max | 40 mm |
| Lunghezza Connettore 24kV max | 200 mm |
| Lunghezza L | 1200 mm |
| Diametro isolamento conductor dopo la rimozione dello strato conduttivo esterno min | 23,1 mm |
| Sezione nominale 24 kV min | 150 mm² |
| Sezione nominale 24 kV max | 300 mm² |
| Ambito di consegna | Guaine isolanti termorestringenti a parete spessa, Guaine isolanti termorestringenti a parete spessa con adesivo termoplastico, Elementi in silicone per controllo di campo, Tubo a treccia di rame, Nastro di riempimento blu per controllo di campo, Molle a rotolo, Materiale di montaggio, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata testi aggiuntivi | Durata di conservazione illimitata | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39269097 | ||
| EAN/GTIN | 4010311047461 | ||
| Tipo di imballaggio | Pezzo | Scatolone | Pallet EW |
| Quantità di contenuto | 1 | 1 | 12 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 865 | 865 | 1200 |
| Larghezza (mm) | 369 | 369 | 800 |
| Altezza (mm) | 170 | 170 | 1130 |
| Peso netto (kg) | 6,14 | 6,14 | 73,68 |
| Peso lordo (kg) | 6,14 | 6,14 | 91,88 |
