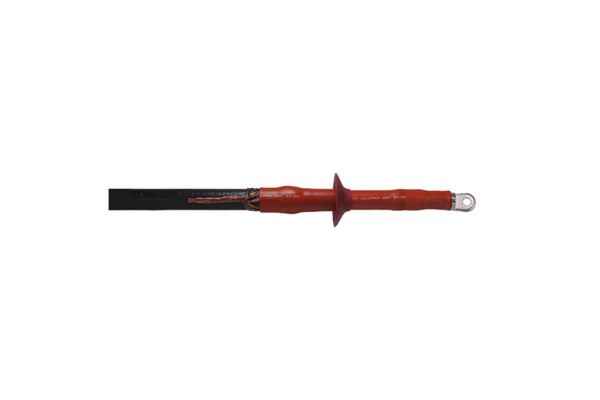

CHE-I 24kV 240-500
Terminale unipolare termorestringente per interno
per cavi unipolari polimerici
N. art.
194043
| Gruppo di prodotti | CHE-I |
|---|---|
| Descrizione principale | Terminale unipolare termorestringente per interno |
| Descrizione aggiuntiva | per cavi unipolari polimerici |
| Descrizione della famiglia | Le terminazioni ibride CHE-I sono adatte per tutti i cavi di plastica unipolari (PVC, PE, VPE, EPR) con strati conduttivi (grafitato, rimovibile o spellabile) e realizzazioni della schermatura (in filo di rame o a nastro) di tipo diverso. Adatte per capicorda a compressione. |
| Note | Utilizzabile anche per cavi Um = 7,2 kV, in questo caso verificare il diametro minimo sull'isolamento del cavo. |
| Accessorio opzionale | Kit di messa a terra EGA per cavi con schermo a nastro (vedi Tecniologia di connessione), Capocorda a compressione (vedi Tecnologia di connessione) |
| Proprietà | Controllo sicuro del campo in tutte le condizioni di applicazione grazie agli elementi per il controllo di campo in silicone ad elasticità permanente., Combinazione di componenti slip-on e termorestringenti, Grandi sezioni, Montaggio rapido, facile e sicuro, Pronto per applicazioni immediate |
| Applicazioni | Interno |
| Livelli di tensione | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Norme di prova | CENELEC HD 629.1 |
| Lunghezza L | 300 mm |
| Diametro isolamento conductor dopo la rimozione dello strato conduttivo esterno min | 27,3 mm |
| Numero di schermi per fase | 1 Pezzi |
| Diametro schermo | 115 mm |
| Sezione nominale 24 kV min | 240 mm² |
| Sezione nominale 24 kV max | 500 mm² |
| Ambito di consegna | Guaina termorestringente resistente alla corrente di dispersione, Elementi in silicone per controllo di campo, Schermature di silicone, 1 Kit per 3 fasi, Nastro sigillante, Materiale di montaggio, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata testi aggiuntivi | Durata di conservazione illimitata | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 85469090 | ||
| EAN/GTIN | 4010311046662 | ||
| Tipo di imballaggio | Pezzo | Scatolone | Pallet EW |
| Quantità di contenuto | 1 | 1 | 84 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 188 | 188 | 1200 |
| Larghezza (mm) | 134 | 134 | 800 |
| Altezza (mm) | 380 | 380 | 1130 |
| Peso netto (kg) | 1,097 | 1,097 | 92,148 |
| Peso lordo (kg) | 1,097 | 1,097 | 110,348 |
