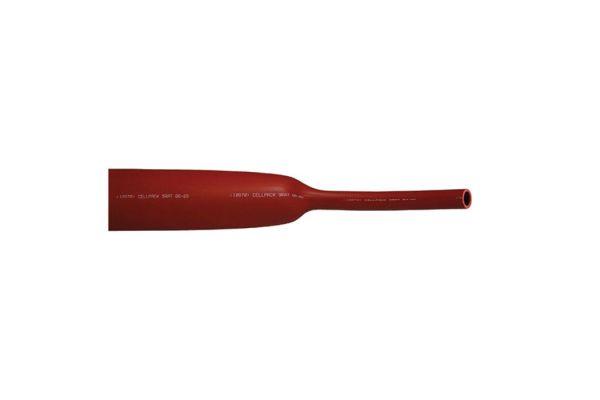

SRAT 120-40
Guaina termorestringente a forte spessore di parete
senza alogeni rapporto di restringimento 3 : 1
N. art.
144943
Gruppo di prodotti | SRAT |
---|---|
Descrizione principale | Guaina termorestringente a forte spessore di parete |
Descrizione aggiuntiva | senza alogeni rapporto di restringimento 3 : 1 |
Descrizione della famiglia | Le guaine termorestringenti tipo SRAT sono a parete spessa, senza adesivo termoplastico, con un rapporto di restringimento di 3:1. Le applicazioni tipiche sono come guaine isolanti per conduttori per terminali da 3,6 a 42 kV, oltre adatto per la protezione anticorrosione. |
Note | Le lunghezze standard su bobina possono contenere spezzonature., Altre lunghezze su richiesta. |
Proprietà | A parete spessa, Stabilizzato contro i raggi UV, Senza alogeni, Resistente alla corrosione, Resistente alla fusione, Alta resistenza dielettrica, Resistente alla corrente di dispersione, Alta resistenza alla trazione, Senza piombo né cadmio, Privo di silicone |
Norme di prova | IEC 60684-2 |
---|---|
Materiali | Poliolefina reticolata |
Selezione Nota | barre |
Lunghezza L | 1 m |
Colori | rosso marrone |
Diametro interno prima restringimento (mm) | 120 mm |
Diametro interno dopo restringimento (mm) | 40 mm |
Spessore della parete ridotto | 3,1 mm |
Resistenza al tracciamento | Classe 2A |
Resistenza al tracciamento (norma associata) | IEC 60684-2 |
Resistenza ai funghi e alla decomposizione: Allungamento a rottura | 350 % |
Resistenza ai funghi e alla decomposizione: Resistenza alla trazione | 10 MPa |
Resistenza agli agenti atmosferici: Allungamento a rottura | 250 % |
Resistenza agli agenti atmosferici: Resistenza alla rottura | 9 MPa |
Resistenza agli agenti atmosferici (norma associata) | IEC 60684-2 |
Dureza | 44 Shore D |
Dureza (norma associata) | DIN 53505 |
Allungamento a rottura | 350 % |
Allungamento a rottura (norma associata) | IEC 60684-2 |
Resistenza alla rottura | 12 MPa |
Resistenza alla rottura (norma associata) | IEC 60684-2 |
Restringimento lineare | +/- 10 % |
Restringimento lineare (norma associata) | IEC 60684-2 |
Rapporto di restringimento | 3 : 1 |
Rapporto di restringimento (norma associata) | IEC 60684-2 |
Eccentricità espansa | 60 % |
Eccentricità contratta | 85 % |
Eccentricità espansa (norma associata) | IEC 60684-2 |
Operating temperature range min | -40 °C |
Operating temperature range max | 100 °C |
Operating temperature range (associated standard) | IEC 60684-2 |
Temperatura di ritiro | > 125 °C |
Propagazione delle fiamme | Tempo di combustione < 1 s |
Propagazione delle fiamme (norma associata) | IEC 60684-2 |
Flessibilità a basse temperature | -40 °C |
Flessibilità a basse temperature (norma associata) | IEC 60684-2 |
Invecchiamento termico (168 ore a 150 °C): Allungamento a rottura | 300 % |
Invecchiamento termico (168 ore a 150 °C): Resistenza alla rottura | 11 MPa |
Invecchiamento termico (168 ore a 150 °C) (norma associata) | IEC 60684-2 |
Temperatura operativa min. | -40 °C |
Temperatura operativa max. | 100 °C |
Temperatura operativa (norma associata) | IEC 60684-2 |
Rigidità dielettrica | 20 kV/mm |
Rigidità dielettrica (norma associata) | IEC 60684-2 |
Resistenza ai funghi e alla carie (norma associata) | IEC 60684-2 |
Ambito di consegna | Guaina termorestringente a parete spessa su bobina o in spezzonature | |||
---|---|---|---|---|
Durata testi aggiuntivi | Durata di conservazione illimitata | |||
Paese d'origine | Deutschland | |||
Numero di tariffa doganale | 39173200 | |||
EAN/GTIN | 4010311028293 | |||
Tipo di imballaggio | Pezzo | Sacchetto1 | Sacchetto | Pallet EW |
Quantità di contenuto | 1 | 1 | 5 | 70 |
Unità di misura testo | Pezzo | Pezzo | Pezzo | Pezzo |
Lunghezza (mm) | 1000 | 1000 | 1010 | 1200 |
Larghezza (mm) | 145 | 145 | 400 | 800 |
Altezza (mm) | 65 | 65 | 580 | 1200 |
Peso netto (kg) | 0,64 | 0,64 | 3,2 | 44,8 |
Peso lordo (kg) | 0,64 | 0,64 | 3,205 | 63 |
