EGA 25-3
Set messa a terra per terminale
per cavi schermati con o senza armatura
N. art.
143505
| Gruppo di prodotti | EGA-E |
|---|---|
| Gruppo di prodotti | EGA-E |
| Descrizione principale | Set messa a terra per terminale |
| Descrizione aggiuntiva | per cavi schermati con o senza armatura |

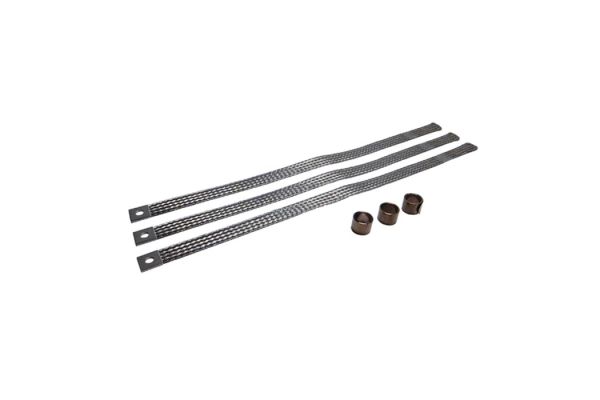

| Descrizione della famiglia | Kit di messa a terra tipo EGA per terminazioni per cavi unipolari con schermatura a nastro in rame o schermatura in alluminio e per cavi tripolari senza armatura. Componenti: 3 funi di guardia in rame laminate piatte e 3 molle a rotolo. |
| Note | Per i cavi armati, ordinare separatamente la molla a compressione RF (ZR1/ZR2) aggiuntiva (vedere accessori). |
| Proprietà | Montaggio rapido, facile e sicuro, Ottime proprietà elettriche, Alta resistenza meccanica |
| Applicazioni | Messa a terra e collegamento, Per accessori per cavi in tecnologia in resina colata, termorestringente e autorestringente, Connessioni elettriche senza saldatura di componenti di cavi metallici (schermatura, armatura, guaina metallica) |
| Pressure spring type | RF3 |
|---|---|
| Diameter hole Copper earth braid | 10,5 mm |
| Nominal cross section Copper earth braid | 25 mm² |
| Additional pressure spring ZR1 | RF4 |
| Additional pressure spring ZR2 | RF6 |
| Lunghezza L | 500 mm |
| Nominal cross section 7,2 kV min | 150 mm² |
| Nominal cross section 7,2 kV max | 500 mm² |
| Nominal cross section 12 kV min | 120 mm² |
| Nominal cross section 12 kV max | 500 mm² |
| Nominal cross section 17,5 kV min | 95 mm² |
| Nominal cross section 17,5 kV max | 300 mm² |
| Nominal cross section 24 kV min | 70 mm² |
| Nominal cross section 24 kV max | 300 mm² |
| Nominal cross section 36 kV min | 70 mm² |
| Nominal cross section 36 kV max | 240 mm² |
| Ambito di consegna | 1 Kit per 3 fasi: trecce di rame per messa a terra, molle di compressione RF | ||
|---|---|---|---|
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 85444995 | ||
| EAN/GTIN | 4010311050225 | ||
| Quantità alternativa | 1 | 1 | 1 |
| Alternativa unità di misura | Pezzo | Sacchetto1 | Pallet EW |
| Quantità base | 1 | 1 | 300 |
| Base unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 293 | 293 | 1200 |
| Larghezza (mm) | 147 | 147 | 800 |
| Altezza (mm) | 25 | 25 | 1130 |
| Peso netto (kg) | 0,424 | 0,424 | 127,2 |
| Peso lordo (kg) | 0,424 | 0,424 | 145,4 |
