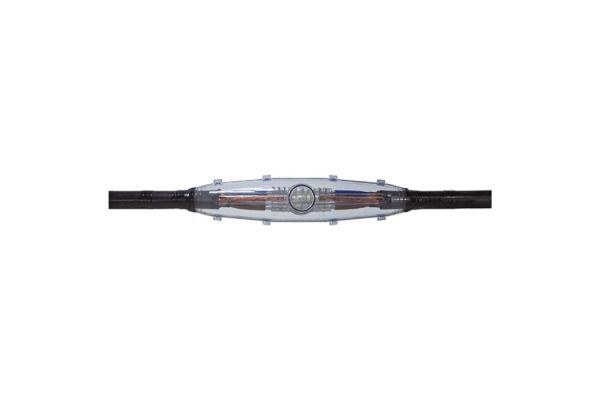

M 16 EG
Giunto diritto in resina colata
per cavi polimerici
N. art.
124176
| Gruppo di prodotti | M…EG Euroline |
|---|---|
| Descrizione principale | Giunto diritto in resina colata |
| Descrizione aggiuntiva | per cavi polimerici |
| Descrizione della famiglia | Utilizzabile universalmente per collegare cavi di plastica con isolamento in PVC, PE, XLPE e EPR (p. es. N(A)YY, NYM, TT). Con resina colata PUR EG resistente all'idrolisi. Adatto per connettori a compressione e a vite su conduttori di rame e alluminio. |
| Note | Kit di transizione armatura per cavi armati su richiesta., La Commissione Europea ha modificato l'Allegato XVII del Regolamento REACH (CE) (nuovo n. 74) con il Regolamento (UE) 2020/1149, entrato in vigore il 24 agosto 2020. Secondo il nuovo Regolamento REACH, a partire dal 24 agosto 2023, è richiesta una formazione adeguata prima dell'uso industriale o professionale di diisocianati, adesivi e sigillanti. Tutte le informazioni sul materiale didattico e i corsi di formazione sono disponibili sul sito web di ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Accessorio opzionale | Detergente UNIVERSAL CLEANER 121 (vedi Accessori), Connettori (vedi Tecnologia di connessione) |
| Proprietà | Dimensioni compatte, Area di giunzione visibile prima della colata, Involucri di plastica di alta qualità, trasparenti e resistenti agli urti, Resistente agli agenti chimici, Stabilizzato contro i raggi UV, Resistente agli alcalini terrosi, A tenuta stagna longitudinale e trasversale, Alti valori di isolamento elettrico, Alta resistenza meccanica, Pronto per applicazioni immediate, Montaggio rapido, facile e sicuro, Grande apertura di riempimento per facilitare la colata |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi |
| Livelli di tensione | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Norme di prova | EN 50393 |
| Lunghezza L | 700 mm |
| Altezza H | 160 mm |
| Diametro D | 125 mm |
| Sezione nominale Cavo polimerico non armato per conduttore 3x max | 240 mm² |
| Sezione nominale Cavo polimerico non armato per conduttore 4x max | 240 mm² |
| Sezione nominale Cavo polimerico non armato per conduttore 5x max | 185 mm² |
| Diametro cavo max | 81 mm |
| Sezione nominale Cavo polimericocon conduttore concentrico per conduttore 3x max | 240 mm² |
| Sezione nominale Cavo polimericocon conduttore concentrico per conduttore 4x max | 185 mm² |
| Sezione nominale Cavo polimerico armato per conduttore 4x max | 240 mm² |
| Ambito di consegna | Resina colata PUR EG resistente all'idrolisi, Contiene il volume appropriato pronto per la mescola in una sacca di miscelazione a due scomparti, Involucro di plastica trasparente, Coperchio, Nastro isolante in PVC, Guanti protettivi, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata | 40 Mesi | ||
| Temperatura di stoccaggio min | 15 °C | ||
| Temperatura di stoccaggio max | 35 °C | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39095090 | ||
| EAN/GTIN | 4010311000190 | ||
| Tipo di imballaggio | Pezzo | Scatola | Pallet EW |
| Quantità di contenuto | 1 | 1 | 20 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 724 | 724 | 1200 |
| Larghezza (mm) | 237 | 237 | 800 |
| Altezza (mm) | 235 | 235 | 1130 |
| Peso netto (kg) | 8,948 | 8,948 | 178,96 |
| Peso lordo (kg) | 8,948 | 8,948 | 197,16 |
