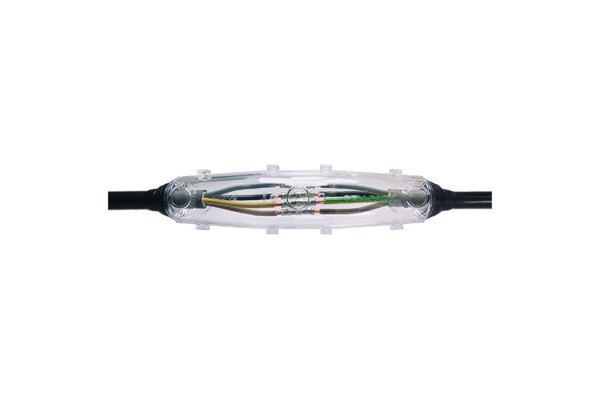

M 5 GG
Boîte de jonction avec résine à couler
pour câbles à isolation synthétique et câbles de signalisation
N° art.
353742
Famille de produits | M...GG |
---|---|
Description principale | Boîte de jonction avec résine à couler |
Description supplémentaire | pour câbles à isolation synthétique et câbles de signalisation |
Description de la famille | Pour connecter des câbles basse tension à isolation synthétique PVC, PE, XLPE et EPR (par ex. N(A)YY, NYM, TT, RO2V). Avec résine à couler PUR GG résistante à l‘hydrolyse. Pour manchons à sertir ou à visser. Pour conducteurs en cuivre et aluminium. |
Notes | Transfert d‘armure pour câbles armés sur demande. |
Accessoire en option | Nettoyant UNIVERSAL CLEANER 121 (voir Accessoires), Connexion de continuité d'écran SVL (voir Accessoires), Manchons (voir Connectique) |
Caractéristiques | Dimensions compactes, Visibilité de la connexion avant coulée, Coquilles en matière plastique transparente de grande qualité et résistantes aux chocs, Résistant aux influences chimiques, Stabilisé contre les rayons UV, Résistant aux terres alcalines, Étanche longitudinalement et transversalement, Haute isolation électrique, Haute tenue mécanique, Mise en service immédiate, Montage rapide, simple et sûr |
Applications | Intérieur, Extérieur, Milieu souterrain, Eau, Conduits d‘installation |
Niveau de tension | U0/U (Um) 0,6/1 (1,2) kV |
---|---|
Normes d'essai | EN 50393 |
Longueur L | 550 mm |
Hauteur H | 120 mm |
Diamètre D | 110 mm |
Section nominale Câble à isolation synthétique non armé par conducteur 1x max | 1000 mm² |
Section nominale Câble à isolation synthétique non armé par conducteur 3x max | 240 mm² |
Section nominale Câble à isolation synthétique non armé par conducteur 4x max | 185 mm² |
Section nominale Câble à isolation synthétique non armé par conducteur 5x max | 120 mm² |
Diamètre câble max | 62 mm |
Section nominale câble à isolation synthétique avec conducteur concentrique par conducteur 3x max | 150 mm² |
Section nominale câble à isolation synthétique avec conducteur concentrique par conducteur 4x max | 120 mm² |
Section nominale Câble à isolation synthétique armé par conducteur mm² 3x | 120 mm² |
Section nominale Câble à isolation synthétique armé par conducteur 4x min | 95 mm² |
Section nominale Câble à isolation synthétique armé par conducteur 4x max | 120 mm² |
Volume de livraison | Entonnoir de remplissage et d‘évacuation d‘air, Résine à couler PUR GG résistante à l‘hydrolyse, Emballée dans un sachet bi sac pratique et facile à utiliser, Coquilles transparentes, Ruban d‘isolation PVC, Gants de protection, Instructions de montage | ||
---|---|---|---|
Conservation | 24 Mois | ||
Température de stockage min | 15 °C | ||
Température de stockage max | 35 °C | ||
Pays d'origine | Allemagne | ||
Numéro de tarif douanier | 39095090 | ||
EAN/GTIN | 4010311171074 | ||
Type d'emballage | Pièce | Boîte | Pal. UU |
Quantité de contenu | 1 | 1 | 35 |
Unité de mesure | Pièce | Pièce | Pièce |
Longueur (mm) | 701 | 701 | 1200 |
Largeur (mm) | 227 | 227 | 800 |
Hauteur (mm) | 125 | 125 | 1130 |
Poids net (kg) | 5,951 | 5,951 | 208,285 |
Poids brut (kg) | 5,951 | 5,951 | 226,485 |
