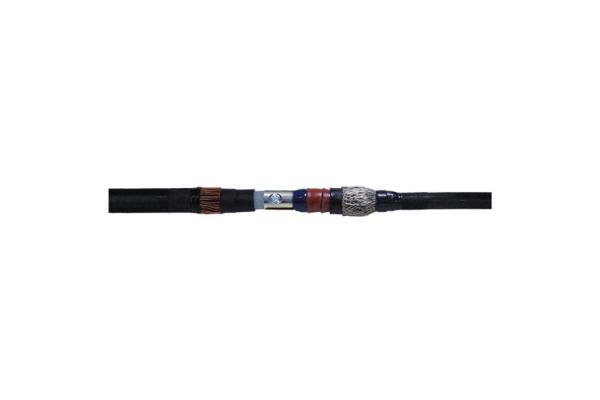

CHM 36kV 400-630 V
Boîte de jonction unipolaire
avec manchon à visser pour câbles unipolaires à isolation synthét.
N° art.
347081
| Famille de produits | CHM...V |
|---|---|
| Description principale | Boîte de jonction unipolaire |
| Description supplémentaire | avec manchon à visser pour câbles unipolaires à isolation synthét. |
| Description de la famille | Les jonctions Hybrid CHM...V conviennent pour tous câbles unipolaires á isolation synthétique (PVC, PE, XLPE, EPR), avec différents types de couches semi-conductrices (graphitée, extrudée, pelable ou non), différents types d’écrans (fils ou ruban). Avec manchon à visser. |
| Notes | Pour les câbles présentant une Um = 7,2 kV, veuillez vérifier pour cela le diamètre minimal sur isolant. |
| Caractéristiques | Contrôle fiable du champ électrique grâce aux éléments répartiteurs de champ en silicone à élasticité permanente, Pour conducteurs cuivre et conducteurs aluminium, Pour tous câbles à écran en fils ou ruban de cuivre, Large plage de sections, Montage rapide, simple et sûr, Mise en service immédiate, Multi-sections grâce aux manchons à visser intégrés |
| Applications | Intérieur, Extérieur, Milieu souterrain, Eau, Conduits d‘installation, Conduits |
| Niveau de tension | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Normes d'essai | CENELEC HD 629.1 |
| Longueur L | 750 mm |
| Diamètre sur l’isolation du conducteur, après avoir retiré la couche semi-conductrice extérieure min | 38,5 mm |
| Section nominale 36 kV min | 400 mm² |
| Section nominale 36 kV max | 630 mm² |
| Volume de livraison | Gaines isolantes thermorétractables à paroi épaisse, Gaine de protection extérieure thermorétractable à paroi épaisse avec adhésif thermofusible, Eléments répartiteurs de champ en silicone, Tresse tubulaire de cuivre, Ressorts de contact, Manchon à visser, Ruban de remplissage bleu, Matériel de montage, Instructions de montage | ||
|---|---|---|---|
| Conservation textes supplémentaires | Stockage illimité | ||
| Pays d'origine | Allemagne | ||
| Numéro de tarif douanier | 39269097 | ||
| EAN/GTIN | 4010311168715 | ||
| Type d'emballage | Pièce | Carton | Pal. EU |
| Quantité de contenu | 1 | 1 | 12 |
| Unité de mesure | Pièce | Pièce | Pièce |
| Longueur (mm) | 865 | 865 | 1200 |
| Largeur (mm) | 369 | 369 | 800 |
| Hauteur (mm) | 170 | 170 | 1130 |
| Poids net (kg) | 3,864 | 3,864 | 46,368 |
| Poids brut (kg) | 3,864 | 3,864 | 75,368 |
