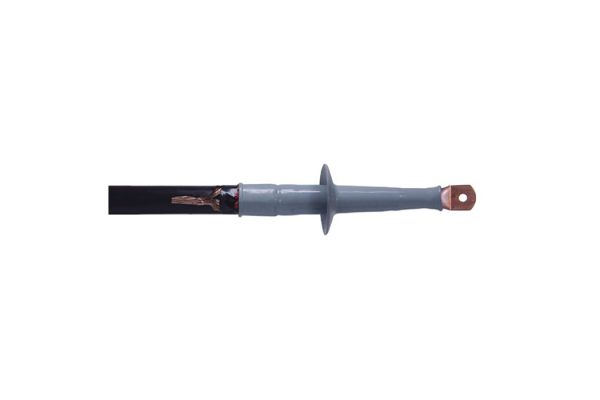

CAE-I 36kV 120-400
Extrémité unipolaire intérieure enfilables
pour câbles unipolaires à isolation synthétique
N° art.
199168
| Famille de produits | CAE-I |
|---|---|
| Description principale | Extrémité unipolaire intérieure enfilables |
| Description supplémentaire | pour câbles unipolaires à isolation synthétique |
| Description de la famille | Les extrémités Contrax CAE-I conviennent à tous les câbles unipolaires à isolation synthétique (PE, XLPE, EPR), avec différents types de couches semi-conductrices (graphitée, extrudée, pelable ou non), différents types d’écrans (fils ou ruban), pour une tension maximale du réseau de 36 kV. Pour cosses à sertir. |
| Notes | Pour les câbles présentant une Um = 7,2 kV, veuillez vérifier pour cela le diamètre minimal sur isolant. |
| Accessoire en option | Garniture de mise à la terre type EGA pour les câbles à é cran ruban (voir Connectique), Cosses à sertir (voir Connectique) |
| Caractéristiques | Montage rapide, simple et sûr grâce aux éléments enfilables en silicone, Large plage de sections, Mise en service immédiate |
| Applications | Intérieur |
| Niveau de tension | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Normes d'essai | CENELEC HD 629.1 |
| Longueur L | 325 mm |
| Diamètre sur l’isolation du conducteur, après avoir retiré la couche semi-conductrice extérieure min | 27,3 mm |
| Nombre de jupes par phase | 4 Pièces |
| Diamètre jupe | 97 mm |
| Section nominale 36 kV min | 120 mm² |
| Section nominale 36 kV max | 400 mm² |
| Volume de livraison | 3 x Extrémités unipolaires enfilables en silicone, à répartition de champ intégré, Gaine en silicone, Ruban mastic d‘étanchéité, Matériel de montage, Instructions de montage | ||
|---|---|---|---|
| Conservation textes supplémentaires | Stockage illimité | ||
| Pays d'origine | Allemagne | ||
| Numéro de tarif douanier | 85469090 | ||
| EAN/GTIN | 4010311054568 | ||
| Type d'emballage | Pièce | Carton | Pal. UU |
| Quantité de contenu | 1 | 1 | 84 |
| Unité de mesure | Pièce | Pièce | Pièce |
| Longueur (mm) | 726 | 726 | 1200 |
| Largeur (mm) | 156 | 156 | 800 |
| Hauteur (mm) | 132 | 132 | 1130 |
| Poids net (kg) | 1,362 | 1,362 | 114,408 |
| Poids brut (kg) | 1,362 | 1,362 | 132,608 |
