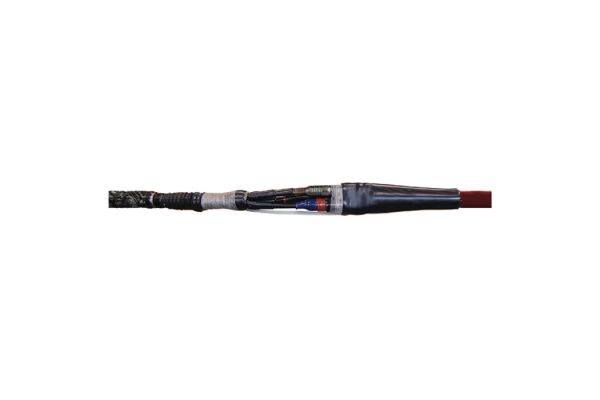

CHMPR3 17kV 70-240
Boîte de transition
pour câbles à ceinture / H-type sur câbles tripolaires synthétique
N° art.
197619
| Famille de produits | CHMPR3 |
|---|---|
| Description principale | Boîte de transition |
| Description supplémentaire | pour câbles à ceinture / H-type sur câbles tripolaires synthétique |
| Description de la famille | Les jonctions de transition Hybrid CHMPR3 conviennent pour les raccordements de transition de tous câbles tripolaires à isolation en papier imprégné métallisé (Hoechstaedter) ou à isolation en papier imprégné à ceinture, jusqu‘à 17,5 kV, sur un câble tripolaire à isolation synthétique. Des kits complémentaires de rembourrage existent pour les câbles isolés en papier imprégné de plus faible section. Pour manchons à sertir. |
| Notes | Autres types de boîtes de transition sur demande. |
| Accessoire en option | Manchons à sertir (voir Connectique) |
| Caractéristiques | Contrôle fiable du champ électrique grâce aux éléments répartiteurs de champ en silicone à élasticité permanente, Large plage de sections, Montage rapide, simple et sûr, Mise en service immédiate |
| Applications | Intérieur, Extérieur, Milieu souterrain, Eau, Conduits d‘installation, Conduits |
| Niveau de tension | U0/U (Um) 6/10 (12) kV - 8,7/15 (17,5) kV |
|---|---|
| Normes d'essai | DIN VDE 0278-629-2 |
| Diamètre Connecteur 12kV max | 34 mm |
| Diamètre Connecteur 17,5kV max | 34 mm |
| Longueur Connecteur 12kV max | 145 mm |
| Longueur Connecteur 17,5kV max | 145 mm |
| Longueur L | 1400 mm |
| Diamètre sur l’isolation du conducteur, après avoir retiré la couche semi-conductrice extérieure min | 17,3 mm |
| Section nominale 12 kV min | 95 mm² |
| Section nominale 12 kV max | 300 mm² |
| Section nominale 17,5 kV min | 70 mm² |
| Section nominale 17,5 kV max | 240 mm² |
| Volume de livraison | Extrémité, Gaine de protection extérieure thermorétractable à paroi épaisse avec adhésif thermofusible, Gaine de barrière à l‘huile, Eléments répartiteurs de champ en silicone, Tresse de mise à la terre, Gaines thermorétractables, Tresse de cuivre, Matériel de montage, Ressort de contact, Ruban de remplissage bleu, Ruban mastic d‘étanchéité, Ruban ignifuge, Instructions de montage | ||
|---|---|---|---|
| Conservation textes supplémentaires | Stockage illimité | ||
| Pays d'origine | Allemagne | ||
| Numéro de tarif douanier | 39269097 | ||
| EAN/GTIN | 4010311051567 | ||
| Type d'emballage | Pièce | Carton | Pal. UU |
| Quantité de contenu | 1 | 1 | 8 |
| Unité de mesure | Pièce | Pièce | Pièce |
| Longueur (mm) | 1127 | 1127 | 1200 |
| Largeur (mm) | 343 | 343 | 800 |
| Hauteur (mm) | 245 | 245 | 1130 |
| Poids net (kg) | 5,532 | 5,532 | 44,256 |
| Poids brut (kg) | 5,532 | 5,532 | 62,456 |
