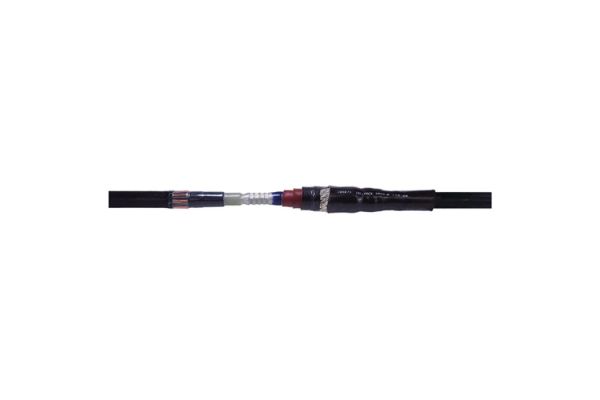

CHM 17kV 70-240
Boîte de jonction unipolaire
pour câbles unipolaires à isolation synthétique
N° art.
194080
Famille de produits | CHM |
---|---|
Description principale | Boîte de jonction unipolaire |
Description supplémentaire | pour câbles unipolaires à isolation synthétique |
Description de la famille | Les jonctions Hybrid CHM conviennent pour tous câbles unipolaires à isolation synthétique (PVC, PE, XLPE, EPR), avec différents types de couches semi-conductrices (graphitée, extrudée, pelable ou non), différents types d’écrans (fils ou ruban). Pour manchon à sertir. |
Notes | Pour les câbles présentant une Um = 7,2 kV, veuillez vérifier pour cela le diamètre minimal sur isolant. |
Accessoire en option | Manchons à sertir (voir Connectique) |
Caractéristiques | Contrôle fiable du champ électrique grâce aux éléments répartiteurs de champ en silicone à élasticité permanente, Pour conducteurs cuivre et conducteurs aluminium, Pour tous câbles à écran en fils ou ruban de cuivre, Large plage de sections, Montage rapide, simple et sûr, Mise en service immédiate |
Applications | Intérieur, Extérieur, Milieu souterrain, Eau, Conduits d‘installation, Conduits |
Niveau de tension | U0/U (Um) 8,7/15 (17,5) kV |
---|---|
Normes d'essai | CENELEC HD 629.1 |
Diamètre Connecteur max | 32 mm |
Longueur Connecteur 17,5kV max | 145 mm |
Longueur L | 650 mm |
Diamètre sur l’isolation du conducteur, après avoir retiré la couche semi-conductrice extérieure min | 17,3 mm |
Section nominale 17,5 kV min | 70 mm² |
Section nominale 17,5 kV max | 240 mm² |
Volume de livraison | Gaines isolantes thermorétractables à paroi épaisse, Gaine de protection extérieure thermorétractable à paroi épaisse avec adhésif thermofusible, Eléments répartiteurs de champ en silicone, Tresse tubulaire de cuivre, Ressorts de contact, Ruban de remplissage bleu, Matériel de montage, Instructions de montage | ||
---|---|---|---|
Conservation textes supplémentaires | Stockage illimité | ||
Pays d'origine | Allemagne | ||
Numéro de tarif douanier | 39269097 | ||
EAN/GTIN | 4010311047195 | ||
Type d'emballage | Pièce | Carton | Pal. UU |
Quantité de contenu | 1 | 1 | 42 |
Unité de mesure | Pièce | Pièce | Pièce |
Longueur (mm) | 730 | 730 | 1200 |
Largeur (mm) | 165 | 165 | 800 |
Hauteur (mm) | 157 | 157 | 1130 |
Poids net (kg) | 1,436 | 1,436 | 60,312 |
Poids brut (kg) | 1,436 | 1,436 | 78,512 |
