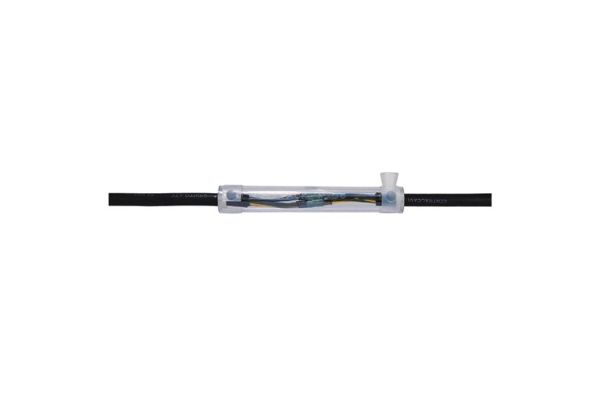

MR 05
Boîte de jonction avec résine á couler
pour petites sections et câbles de signalisation et de contrôle
N° art.
124508
| Famille de produits | MR 0 |
|---|---|
| Description principale | Boîte de jonction avec résine á couler |
| Description supplémentaire | pour petites sections et câbles de signalisation et de contrôle |
| Description de la famille | Pour connecter des câbles basse tension à isolation synthétique PVC, PE, XLPE et EPR (par ex. N(A)YY, NYM, TT, RO2V). Avec résine à couler PUR EG résistante à l‘hydrolyse. Pour manchons à sertir. Pour conducteurs en cuivre. |
| Notes | La Commission Européenne a modifié l'Annexe XVII du Règlement REACH (CE) (nouvel article n° 74), par le Règlement (UE) n° 2020/1149, entré en vigueur le 24 août 2020. Selon le nouveau Règlement REACH, une formation spécifique sera obligatoire à partir du 24 août 2023, avant toute utilisation industrielle ou professionnelle des diisocyanates, colles et produits d'étanchéité. Toutes les informations relatives aux outils et aux offres de formation, sur l'utilisation et la manipulation en toute sécurité des diisocyanates, sont disponibles sur le site web de l'ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Accessoire en option | Set d‘entonnoirs/entonnoirs (sur demande), Manchons à sertir thermorétractable (voir Connectique), Nettoyant UNIVERSAL CLEANER 121 (voir Accessoires) |
| Caractéristiques | Dimensions compactes, Visibilité de la connexion avant coulée, Coquilles en matière plastique transparente de grande qualité et résistantes aux chocs, Clips de fixation d’entonnoir pour un coulage facile, Stabilisé contre les rayons UV, Résistant aux influences chimiques, Résistant aux terres alcalines, Adapté au remplissage vertical, Étanche longitudinalement et transversalement, Haute isolation électrique, Haute tenue mécanique, Mise en service immédiate, Montage rapide, simple et sûr |
| Applications | Intérieur, Extérieur, Milieu souterrain, Eau, Pompe immergée, Conduits d‘installation |
| Niveau de tension | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Normes d'essai | EN 50393 |
| Longueur L | 180 mm |
| Hauteur H | 40 mm |
| Diamètre D | 26 mm |
| Section nominale Câble à isolation synthétique non armé par conducteur 1x min | 25 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 1x max | 25 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 2x min | 6 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 2x max | 6 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 3x min | 4 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 3x max | 4 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 4x min | 4 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 4x max | 4 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 5x min | 2,5 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 5x max | 2,5 mm² |
| Diamètre câble max | 16 mm |
| Câble de signalisation et de contrôle 0,75 mm² Nombre de conducteurs | 16 Pièces |
| Câble de signalisation et de contrôle 1,5 mm² Nombre de conducteurs | 8 Pièces |
| Volume de livraison | Couvercle, Résine à couler PUR EG résistante à l‘hydrolyse, Emballée dans un sachet bi sac pratique et facile à utiliser, Coquilles transparentes, Ruban d‘isolation PVC, Gants de protection, Clips de fixation d‘entonnoir, Instructions de montage | ||
|---|---|---|---|
| Conservation | 40 Mois | ||
| Température de stockage min | 15 °C | ||
| Température de stockage max | 35 °C | ||
| Pays d'origine | Allemagne | ||
| Numéro de tarif douanier | 39095090 | ||
| EAN/GTIN | 4010311000015 | ||
| Type d'emballage | Pièce | Boîte | Pal. UU |
| Quantité de contenu | 1 | 1 | 480 |
| Unité de mesure | Pièce | Pièce | Pièce |
| Longueur (mm) | 208 | 208 | 1200 |
| Largeur (mm) | 159 | 159 | 800 |
| Hauteur (mm) | 47 | 47 | 1130 |
| Poids net (kg) | 0,237 | 0,237 | 113,76 |
| Poids brut (kg) | 0,237 | 0,237 | 131,96 |
