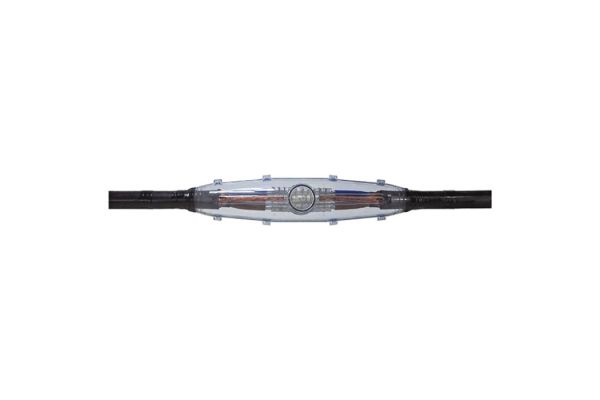

M 15 UG
Boîte de jonction avec résine à couler
pour câbles à isolation synthétique
N° art.
124254
| Famille de produits | M…UG Euroline |
|---|---|
| Description principale | Boîte de jonction avec résine à couler |
| Description supplémentaire | pour câbles à isolation synthétique |
| Description de la famille | Pour connecter des câbles basse tension à isolation synthétique PVC, PE, XLPE et EPR (par ex. N(A)YY, NYM, TT, RO2V). Avec résine à couler PUR UG résistante à l‘hydrolyse. Pour manchons à sertir ou à visser. Pour conducteurs en cuivre et aluminium. |
| Notes | Transfert d‘armure pour câbles armés sur demande., La Commission Européenne a modifié l'Annexe XVII du Règlement REACH (CE) (nouvel article n° 74), par le Règlement (UE) n° 2020/1149, entré en vigueur le 24 août 2020. Selon le nouveau Règlement REACH, une formation spécifique sera obligatoire à partir du 24 août 2023, avant toute utilisation industrielle ou professionnelle des diisocyanates, colles et produits d'étanchéité. Toutes les informations relatives aux outils et aux offres de formation, sur l'utilisation et la manipulation en toute sécurité des diisocyanates, sont disponibles sur le site web de l'ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Accessoire en option | Nettoyant UNIVERSAL CLEANER 121 (voir Accessoires), Manchons (voir Connectique) |
| Caractéristiques | Dimensions compactes, Visibilité de la connexion avant coulée, Coquilles en matière plastique transparente de grande qualité et résistantes aux chocs, Résistant aux influences chimiques, Stabilisé contre les rayons UV, Résistant aux terres alcalines, Étanche longitudinalement et transversalement, Haute isolation électrique, Haute tenue mécanique, Mise en service immédiate, Montage rapide, simple et sûr, Grande ouverture pour un coulage facile |
| Applications | Intérieur, Extérieur, Milieu souterrain, Eau, Conduits d‘installation |
| Niveau de tension | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Normes d'essai | EN 50393 |
| Longueur L | 530 mm |
| Hauteur H | 120 mm |
| Diamètre D | 100 mm |
| Section nominale Câble à isolation synthétique non armé par conducteur 1x max | 1000 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 3x max | 150 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 4x max | 150 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 5x max | 120 mm² |
| Diamètre câble max | 63 mm |
| Section nominale câble à isolation synthétique avec conducteur concentrique par conducteur 3x max | 150 mm² |
| Section nominale câble à isolation synthétique avec conducteur concentrique par conducteur 4x max | 120 mm² |
| Section nominale Câble à isolation synthétique armé par conducteur 4x max | 120 mm² |
| Volume de livraison | Résine à couler PUR résistante à l‘hydrolyse type UG, Emballée dans un sachet bi sac pratique et facile à utiliser, Coquilles transparentes, Couvercle, Ruban d‘isolation PVC, Gants de protection, Instructions de montage | ||
|---|---|---|---|
| Conservation | 24 Mois | ||
| Pays d'origine | Allemagne | ||
| Numéro de tarif douanier | 39095090 | ||
| EAN/GTIN | 4010311079660 | ||
| Type d'emballage | Pièce | Boîte | Pal. UU |
| Quantité de contenu | 1 | 1 | 35 |
| Unité de mesure | Pièce | Pièce | Pièce |
| Longueur (mm) | 704 | 704 | 1200 |
| Largeur (mm) | 234 | 234 | 800 |
| Hauteur (mm) | 125 | 125 | 1130 |
| Poids net (kg) | 5,379 | 5,379 | 188,265 |
| Poids brut (kg) | 5,379 | 5,379 | 206,465 |
