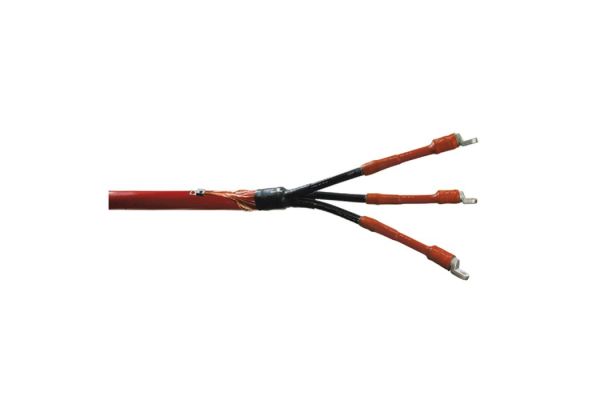

CHESK-3I(A) 12kV 240-400
Terminación tripolar interior
con terminales a tornillería para cables tripolares sintético
No de art.
309802
| Familia de productos | CHESK-3I(A) |
|---|---|
| Familia de productos | CHESK-3I(A) |
| Descripción principal | Terminación tripolar interior |
| Descripción adicional | con terminales a tornillería para cables tripolares sintético |
| Descripción de la familia | Las terminaciones híbridas CHESK-3I(A) son apropiadas para todos los cables de 3 conductor con aislamiento sintético (PVC, PE, XlPE, EPR) con diferentes capas conductoras (grafitadas, retirables o pelables) y tipos de pantalla (pantalla de alambre o de cinta de cobre). Con terminales de cable tipo tornillo. |
| Notas | También utilizable para cables Um = 7,2 kV, entonces debe comprobarse el diámetro min. encima del aislamiento del conductor. |
| Accesorio opcional | EGA kit de puesta a tierra para cables con pantalla de cinta (ver Tecnología de Conexión) |
| Propiedades | Control de campo seguro para todas las condiciones de aplicación debido a los elementos de control de campo de silicona permanentemente elásticos, Combinación de componentes deslizables y termorretráctiles, Gran rango de secciones, Montaje rápido, fácil y seguro, Listo para el funcionamiento inmediatamente |
| Aplicaciones | Interiores |
| Niveles de tensión | U0/U (Um) 6/10 (12) kV - 6,35/11 (12) kV |
|---|---|
| Normas de ensayo | CENELEC HD 629.1 |
| Largo L | 600 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 19,9 mm |
| Nominal cross section 12 kV min | 240 mm² |
| Nominal cross section 12 kV max | 400 mm² |
| Ámbito de entrega | Ramificación, Tubo termorretráctil resistente a corriente de fuga, Tubo termorretráctil de pared mediana, Elementos de control de campo de silicona, Pantallas de silicona, Alambre para amarrar, Cinta selladora, Accesorios de montaje, Terminales de tornillería, Instrucciones de montaje | ||
|---|---|---|---|
| Durabilidad textos adicionales | Almacenamiento ilimitado | ||
| País de origen | Deutschland | ||
| Número de arancel | 85469090 | ||
| EAN/GTIN | 4010311164663 | ||
| Cantidad alternativa | 1 | 1 | 1 |
| Alternativa unidad de medida | Piece | C. de cart | Palet OW |
| Cantidad base | 1 | 1 | 84 |
| Base unidad de medida | Piece | Piece | Piece |
| Largo (mm) | 435 | 435 | 1200 |
| Ancho (mm) | 175 | 175 | 800 |
| Altura (mm) | 175 | 175 | 1130 |
| Peso neto (kg) | 2,487 | 2,487 | 208,908 |
| Peso bruto (kg) | 2,487 | 2,487 | 227,108 |
