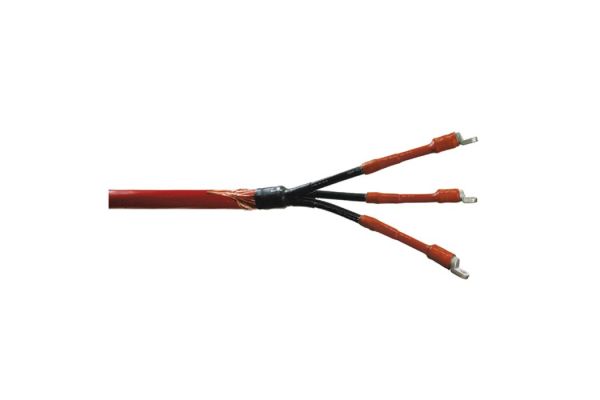

CHE-3I(A) 12kV 95-240
Terminación tripolar interior
para cables tripolares sintético
No de art.
146217
| Familia de productos | CHE-3I(A) |
|---|---|
| Descripción principal | Terminación tripolar interior |
| Descripción adicional | para cables tripolares sintético |
| Descripción de la familia | Las terminaciones híbridas CHE-3I(A) son apropiadas para todos los cables de 3 conductor con aislamiento sintético (PVC, PE, XlPE, EPR) con diferentes capas conductoras (grafitadas, retirables o pelables) y tipos de pantalla (pantalla de alambre o de cinta de cobre). Para terminales de cable a compresión o tipo tornillo. |
| Notas | También utilizable para cables Um = 7,2 kV, entonces debe comprobarse el diámetro min. encima del aislamiento del conductor., Otras terminaciones a petición. |
| Accesorio opcional | EGA kit de puesta a tierra para cables con pantalla de cinta (ver Tecnología de Conexión), Terminales (ver Tecnología de Conexión) |
| Propiedades | Control de campo seguro para todas las condiciones de aplicación debido a los elementos de control de campo de silicona permanentemente elásticos, Combinación de componentes deslizables y termorretráctiles, Gran rango de secciones, Montaje rápido, fácil y seguro, Listo para el funcionamiento inmediatamente |
| Aplicaciones | Interiores |
| Niveles de tensión | U0/U (Um) 6/10 (12) kV - 6,35/11 (12) kV |
|---|---|
| Normas de ensayo | CENELEC HD 629.1 |
| Largo L | 300 mm |
| Diámetro sobre el aislamiento conductor tras retirar la capa conductora exterior min | 17,3 mm |
| Sección nominal 12 kV min | 95 mm² |
| Sección nominal 12 kV máx | 240 mm² |
| Alcance de la entrega | Ramificación, Tubo termorretráctil resistente a corriente de fuga, Tubo termorretráctil de pared mediana, Elementos de control de campo de silicona, Pantallas de silicona, Cinta selladora, Accesorios de montaje, Instrucciones de montaje | ||
|---|---|---|---|
| Durabilidad textos adicionales | Almacenamiento ilimitado | ||
| País de origen | Deutschland | ||
| Número de arancel | 85469090 | ||
| EAN/GTIN | 4010311016498 | ||
| Tipo de embalaje | Piece | C. de cart | Palet OW |
| Cantidad de contenido | 1 | 1 | 84 |
| Unidad de medida | Piece | Piece | Piece |
| Largo (mm) | 383 | 383 | 1200 |
| Ancho (mm) | 188 | 188 | 800 |
| Altura (mm) | 135 | 135 | 1130 |
| Peso neto (kg) | 1,314 | 1,314 | 110,376 |
| Peso bruto (kg) | 1,314 | 1,314 | 128,576 |
