PC 5 EG

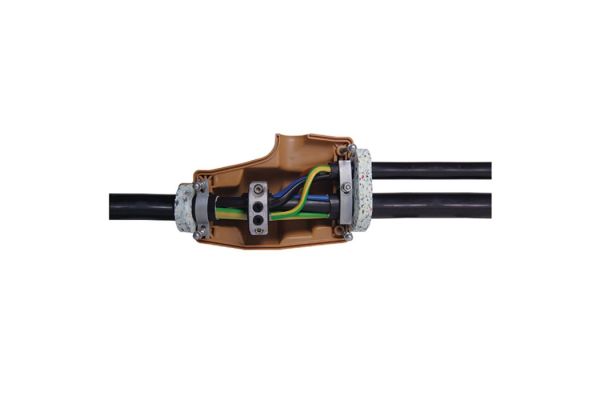

Empalme de derivación de resina colada
con alivio de tracción para cables sintético y de aislamiento de papel
No de art.
127699
| Familia de productos | P...EG |
|---|---|
| Descripción principal | Empalme de derivación de resina colada |
| Descripción adicional | con alivio de tracción para cables sintético y de aislamiento de papel |
| Descripción de la familia | De uso universal para la derivación de cables con aislamiento de PVC, PE, XLPE y papel (p. ej. N(A)YY, N(A)KBA, GN-CLN, TT) sin y con conductor concéntrico, así como cables con aislamiento de papel. Con resina colada EG poliuretánica resistente a la hidrólisis. Para bornes de derivación de cables en conductores de cobre y de aluminio. |
| Notas | La Comisión Europea modificó el anexo XVII del Reglamento REACH (CE) (nuevo nº 74) con el Reglamento (UE) 2020/1149, que entró en vigor el 24 de agosto de 2020. Según el nuevo reglamento REACH, a partir del 24 de agosto de 2023 se exigirá una formación adecuada antes del uso industrial o profesional de diisocianatos, adhesivos y sellantes. Encontrará cualquier información sobre los materiales y las ofertas de formación en el sitio web de ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Accesorio opcional | Para tamaño 2…4 conector de derivación KP (ver Técnica de conexión), Para tamaño 5…7 conector de derivación HE 1/70/150 (ver Técnica de conexión), Limpiador UNIVERSAL CLEARNER 121 (ver Accesorios) |
| Propiedades | Diseño compacto, Descarga de tracción integrada, Moldes de plástico de alta calidad, de color marrón y resistentes a impactos, Resistente a influencias químicas, Estabilizado contra los rayos UV, Resistente a alcalinotérreos, Impermeable al agua longitudinal y transversal, Altos valores de aislamiento eléctrico, Alta resistencia mecánica, Listo para el funcionamiento inmediatamente, Montaje rápido, fácil y seguro, Gran apertura de llenado para facilitar el colado, Descarga de tracción integrada |
| Aplicaciones | Interiores, Exterior, Subterráneo, Agua, Canalización |
| Niveles de tensión | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Normas de ensayo | EN 50393 |
| Largo L | 392 mm |
| Altura H | 210 mm |
| Diámetro D | 130 mm |
| Diámetro cable cable principal min | 35 mm |
| Diámetro cable cable principal máx | 54 mm |
| Diámetro cable cable derivado min | 20 mm |
| Diámetro cable cable derivado máx | 36 mm |
| Sección nominal Cable principal Cable sintético sin armadura per conductor 4x min | 95 mm² |
| Sección nominal Cable principal Cable sintético sin armadura per conductor 4x máx | 185 mm² |
| Sección nominal Cable de derivación Cable sintético sin armadura per conductor 4x min | 16 mm² |
| Sección nominal Cable de derivación Cable sintético sin armadura per conductor 4x máx | 50 mm² |
| Sección nominal Cable principal Cable sintético con conductor concéntrico per conductor 3x min | 95 mm² |
| Sección nominal Cable principal Cable sintético con conductor concéntrico per conductor 3x máx | 150 mm² |
| Sección nominal Cable principal Cable sintético con conductor concéntrico per conductor 4x min | 95 mm² |
| Sección nominal Cable principal Cable sintético con conductor concéntrico per conductor 4x máx | 150 mm² |
| Sección nominal Cable de derivación Cable sintético con conductor concéntrico per conductor 4x min | 16 mm² |
| Sección nominal Cable de derivación Cable sintético con conductor concéntrico per conductor 4x máx | 50 mm² |
| Alcance de la entrega | Sellos, Resina colada EG poliuretánica resistente a la hidrólisis, Volumen premedido listo para mezclar en práctica bolsa de mezcla de dos cámaras, Molde de plástico con descarga de tracción integrada, Tornillos de cabeza hexagonal y tuercas, Instrucciones de montaje | ||
|---|---|---|---|
| Durabilidad | 40 Meses | ||
| País de origen | Deutschland | ||
| Número de arancel | 39095090 | ||
| EAN/GTIN | 4010311003528 | ||
| Tipo de embalaje | Piece | Caja | Palet Euro |
| Cantidad de contenido | 1 | 1 | 20 |
| Unidad de medida | Piece | Piece | Piece |
| Largo (mm) | 722 | 722 | 1200 |
| Ancho (mm) | 232 | 232 | 800 |
| Altura (mm) | 230 | 230 | 1130 |
| Peso neto (kg) | 5,779 | 5,779 | 115,58 |
| Peso bruto (kg) | 5,779 | 5,779 | 144,58 |
