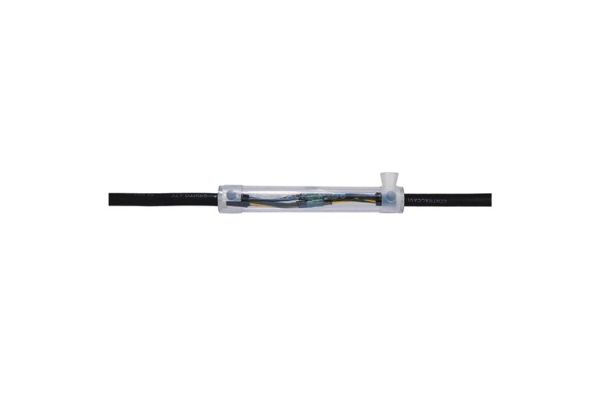

MR 05
Empalme de conexión de resina colada
para cables de pequeña sección y cables de señalización y control
No de art.
124508
| Familia de productos | MR 0 |
|---|---|
| Descripción principal | Empalme de conexión de resina colada |
| Descripción adicional | para cables de pequeña sección y cables de señalización y control |
| Descripción de la familia | De uso universal para la conexión de cables de aislamiento sintético de PVC, PE, XLPE y EPR (p. ej. N(A)YY, NYM, TT). Con resina colada EG poliuretánica resistente a la hidrólisis. Para conectores a compresión en conductores de cobre. |
| Notas | La Comisión Europea modificó el anexo XVII del Reglamento REACH (CE) (nuevo nº 74) con el Reglamento (UE) 2020/1149, que entró en vigor el 24 de agosto de 2020. Según el nuevo reglamento REACH, a partir del 24 de agosto de 2023 se exigirá una formación adecuada antes del uso industrial o profesional de diisocianatos, adhesivos y sellantes. Encontrará cualquier información sobre los materiales y las ofertas de formación en el sitio web de ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Accesorio opcional | Embudo y kit de llenado (bajo pedido), Conectores a compresión termorretráctil (ver Técnica de conexión), Limpiador UNIVERSAL CLEARNER 121 (ver Accesorios) |
| Propiedades | Dimensiones compactas, Posición del empalme visible antes del colado, Moldes de plástico de alta calidad, transparentes y resistentes a impactos, Grapas de embudo para facilitar el colado, Estabilizado contra los rayos UV, Resistente a influencias químicas, Resistente a alcalinotérreos, Apropiado para colado vertical, Impermeable al agua longitudinal y transversal, Altos valores de aislamiento eléctrico, Alta resistencia mecánica, Listo para el funcionamiento inmediatamente, Montaje rápido, fácil y seguro |
| Aplicaciones | Interiores, Exterior, Subterráneo, Agua, Cable de bomba de inmersión, Canalización |
| Niveles de tensión | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Normas de ensayo | EN 50393 |
| Largo L | 180 mm |
| Altura H | 40 mm |
| Diámetro D | 26 mm |
| Sección nominal Cable sintético sin armadura per conductor 1x min | 25 mm² |
| Sección nominal Cable sintético sin armadura per conductor 1x máx | 25 mm² |
| Sección nominal Cable sintético sin armadura per conductor 2x min | 6 mm² |
| Sección nominal Cable sintético sin armadura per conductor 2x máx | 6 mm² |
| Sección nominal Cable sintético sin armadura per conductor 3x min | 4 mm² |
| Sección nominal Cable sintético sin armadura per conductor 3x máx | 4 mm² |
| Sección nominal Cable sintético sin armadura per conductor 4x min | 4 mm² |
| Sección nominal Cable sintético sin armadura per conductor 4x máx | 4 mm² |
| Sección nominal Cable sintético sin armadura per conductor 5x min | 2,5 mm² |
| Sección nominal Cable sintético sin armadura per conductor 5x máx | 2,5 mm² |
| Diámetro cable máx | 16 mm |
| Cable di señalalamento y controllo 0,75 mm² Número de conductores | 16 Piezas |
| Cable di señalalamento y controllo 1,5 mm² Número de conductores | 8 Piezas |
| Alcance de la entrega | Tapa, Resina colada EG poliuretánica resistente a la hidrólisis, Volumen premedido listo para mezclar en práctica bolsa de mezcla de dos cámaras, Molde de plástico transparente, Cinta aislante de PVC, Guantes de protección, Grapa de embudo, Instrucciones de montaje | ||
|---|---|---|---|
| Durabilidad | 40 Meses | ||
| Temperatura de almacenamiento min | 15 °C | ||
| Temperatura de almacenamiento máx | 35 °C | ||
| País de origen | Deutschland | ||
| Número de arancel | 39095090 | ||
| EAN/GTIN | 4010311000015 | ||
| Tipo de embalaje | Piece | Caja | Palet OW |
| Cantidad de contenido | 1 | 1 | 480 |
| Unidad de medida | Piece | Piece | Piece |
| Largo (mm) | 208 | 208 | 1200 |
| Ancho (mm) | 159 | 159 | 800 |
| Altura (mm) | 47 | 47 | 1130 |
| Peso neto (kg) | 0,237 | 0,237 | 113,76 |
| Peso bruto (kg) | 0,237 | 0,237 | 131,96 |
