EASYCELL 5 V
Gel-Verbindungsmuffe
mit Verbinderblock
Art. Nr.
389679
| Produktfamilie | EASYCELL...V |
|---|---|
| Produktfamilie | EASYCELL...V |
| Hauptbeschreibung | Gel-Verbindungsmuffe |
| Zusatzbeschreibung | mit Verbinderblock |
| Familienbeschreibung | Universell verwendbar zum Verbinden aller gängigen Kunststoffkabel (z. B. N(A)YY, NYM, H05) im Querschnittsbereich von 1,5 mm² bis 25 mm². Geeignet für Kupfer- und Aluminiumleiter. |
| Copyright | EASYCELL ist eine eingetragene Markenbezeichnung der BBC Cellpack GmbH |
| Optionales Zubehör | EASYCELL® Zugentlastung für Verbindungsmuffen von 6 mm² bis 25 mm² (EASYCELL 4 V, EASYCELL 5 V) |
| Eigenschaften | Verbinderbereich wird vollständig durch Gel abgedichtet, Wieder zugänglich und sofort betriebsbereit, Querschnittsübergreifender Verbinderblock, Flammhemmende, UV-beständige und schlagfeste Kunststoff-Formschale, Schnelle, einfache und sichere Montage |
| Anwendungen | Innenraum (Verlegung in Gebäuden und auf Kabelpritschen), Freiluft, Erdreich, Wasser (gemäß Prüfnorm) |
| Spannungsebenen | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Prüfnormen | EN 50393, EN 60695-2-11 |
| Gehäuse Typ | 5 |
| Gehäuse Anzahl | 1 Stück |
| Klemmen Typ | Verbinderblock |
| Länge L | 240 mm |
| Breite B | 75 mm |
| Höhe H | 44 mm |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 3x min | 16 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 3x max | 25 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 4x min | 16 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 4x max | 25 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 5x min | 16 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 5x max | 25 mm² |

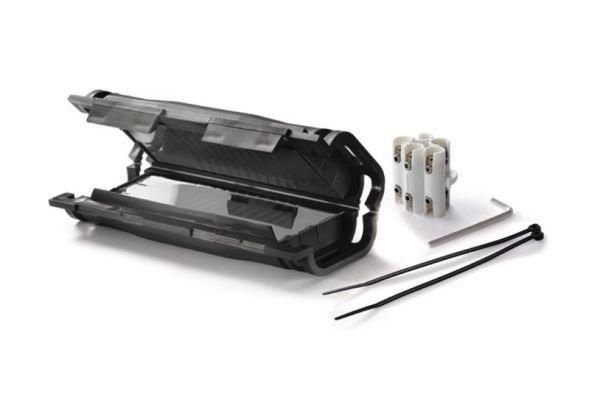

| Lieferumfang | Gel-Verbindungsmuffe, Verbinderblock, Innensechskantschlüssel, Kabelbinder, Montageanleitung | |||
|---|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | |||
| Ursprungsland | Italien | |||
| Zolltarifnummer | 85369010 | |||
| EAN/GTIN | 4010311186962 | |||
| Alternativmenge | 1 | 1 | 1 | 1 |
| Alternativmengeneinheit | Stück | Schachtel | Karton | Pal. EW |
| Basismenge | 1 | 1 | 30 | 540 |
| Basismengeneinheit | Stück | Stück | Stück | Stück |
| Länge (mm) | 312 | 312 | 410 | 1200 |
| Breite (mm) | 90 | 90 | 380 | 800 |
| Höhe (mm) | 58 | 58 | 370 | 1300 |
| Nettogewicht (kg) | 0,682 | 0,682 | 20,46 | 368,28 |
| Bruttogewicht (kg) | 0,682 | 0,682 | 20,76 | 386,48 |
