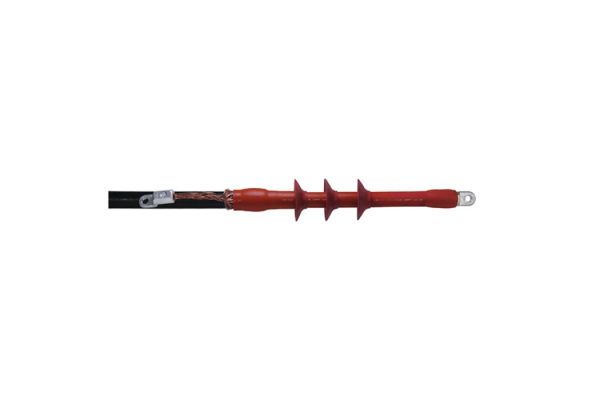

CHESK-F 36kV 400-630

1-Leiter-Freiluft-Endverschluss
mit Schraubkabelschuh für 1-Leiter-Kunststoffkabel
Art. Nr.
369520
Weitere Informationen
Produktfamilie CHESK-F
Hauptbeschreibung 1-Leiter-Freiluft-Endverschluss
Zusatzbeschreibung mit Schraubkabelschuh für 1-Leiter-Kunststoffkabel
Familienbeschreibung Hybrid-Endverschlüsse CHESK-F eignen sich für alle 1-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) und Schirmgestaltungen (Kupferdraht- oder Bandschirm). Mit Schraubkabelschuhen für Hauptleiter und Kupferdrahtschirm.
Hinweise Auch für Kabel Um = 7,2 kV zu verwenden, dann ist der min. Durchmesser über der Aderisolierung zu prüfen.
Optionales Zubehör Erdungsgarnitur Typ EGA für Kabel mit Bandschirm (siehe Verbindungstechnik)
Eigenschaften Für alle Anwendungsbedingungen sichere Feldsteuerung durch dauerelastische Silikon-Feldsteuerelemente, Kombination von Aufschiebe- und Warmschrumpfkomponenten, Großer Querschnittsbereich, Schnelle, einfache und sichere Montage, Sofort betriebsbereit
Anwendungen Freiluft
Weitere Informationen
Spannungsebenen U0/U (Um) 18/30 (36) kV - 19/33 (36) kV
Prüfnormen CENELEC HD 629.1
Länge L 700 mm
Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min 36,8 mm
Anzahl Schirme je Phase 4 Stück
Durchmesser Schirm 115 mm
Nennquerschnitt 36 kV min 400 mm²
Nennquerschnitt 36 kV max 630 mm²
Weitere Informationen
Lieferumfang kriechstromfester Warmschrumpfschlauch, Silikon-Feldsteuerelemente, Silikonschirme, Schraubkabelschuhe, 1 Satz für 3 Phasen, Dichtband, Montagekleinmaterial, Montageanleitung
Haltbarkeit Zusatztexte Unbegrenzt lagerfähig
Ursprungsland Deutschland
Zolltarifnummer 85469090
EAN/GTIN 4010311180137
Verpackungstyp Stück Karton Pal. EW
Inhaltsmenge 1 1 25
Mengeneinheit Stück Stück Stück
Länge (mm) 730 730 1200
Breite (mm) 165 165 800
Höhe (mm) 157 157 1130
Nettogewicht (kg) 4,645 4,645 116,125
Bruttogewicht (kg) 4,645 4,645 213,29
